Plataforma de Seguimiento y Documentación de Proyectos SOL-BN1-001

Plataforma de seguimiento y monitoreo de proyectos

APs INSTALADOS 50%
13
de 26 totales
U7 PRO 4/4
4
completados
U6 MESH 9/14
9
faltan 5
E7 CAMPUS 0/8
0
pendientes
Estado de APs 26 APs totales
13 Instalados
Instalados 13
Pendientes 13
Avance Real vs Cronograma Inicio: 22 Jun (retraso 13 días)
0% 25% 50% 75% 100% 9 Jun 16 Jun 23 Jun 30 Jun 7 Jul 17 Jul
Real (inicia 22 Jun)
Planificado (inicia 9 Jun)
APs por Zona 4 zonas
Rack Principal
5/7
Trailers
9/10
Rack Galpón
0/3
Almacén
0/6
Actividad Reciente Últimos registros
Fecha Actividad Zona Estado
17 Jul Canalización trailers 4-5 + Conectorización 8 APs + NetPower Lite energizado Zona 2 - Trailers Completado
16 Jul Tubería 1/2" + Cajera Lb + Fibra óptica interconexión Zona 2 - Trailers Completado
14 Jul APs Mesh Trailers 1-4 activados + Usuarios migrados + Canalización Zona 2 - Trailers Completado
13 Jul Inversor rack taller + Tubería EMT + NetPower Lite 8P montaje Zona 1 - Rack Principal Completado
10 Jul NetPower Lite 8P instalación + Inversor cargador + APs trailers Zona 2 - Trailers Completado
09 Jul Canalización tr1, tr2, tr3 Zona 2 - Trailers Completado
Cumplimiento APs 13 de 26
50% Cumplimiento
Filtrar por VLAN:
◉ Mostrar Todo
👤 VLAN 10: Usuarios
🌐 VLAN 20: Visitantes
📹 VLAN 30: CCTV
⚙ VLAN 40: Administrativa
🔧 VLAN 99: Management
Fibra OS2 10G
Cobre/Cable 1G
Redundante (RSTP)
PoE Inyectado
RACK PRINCIPAL GALPÓN ALMACÉN + CONTAINERS TRAILERS 10G 10G DAC 10G DAC 10G 10G 10G 10G ☁ INTERNET WAN ⛮ CCR2004 CORE ROUTER 🎛 UDM Pro UNIFI CONTROLLER ⇄ CRS320 Core SWITCH OFICINAS 📶 U7 PRO (4) 📶 E7 CAMPUS ×2 📶 U6 MESH ×1 ⇄ CRS320 Galpón SWITCH GALPÓN 📶 E7 CAMPUS 📶 E7 CAMPUS 📶 E7 CAMPUS ⇄ CRS320 Almacén SWITCH ALMACÉN 📶 E7 CAMPUS 📶 E7 CAMPUS 📶 E7 CAMPUS ⇄ netPower Lite 8P T1 TRAILERS 1-5 📶 U6 MESH ×5 TRAILERS 1-5 ⇄ netPower Lite 8P T2 TRAILERS 6-10 📶 U6 MESH ×5 TRAILERS 6-10

MikroTik CCR2004-1G-12S+2XS

Core Router
ONLINE
Función: Core Routing & Firewall
Alimentación: 110-220V AC
Carga Eléctrica: 32 W
Puertos: 12x 10G SFP+
Respaldo: MUST 3kVA
Estado Compra: ✅ Comprado

Rack Principal (Oficinas)

Armario existente de 42U - Centro de Control Operativo

U42 ODF 24 Puntos SC/APC Fibra OS2
U41 Manejador de Cables Horizontal 1U Gestión
U40 Router Core CCR2004-1G-12S+2XS MikroTik
U39 Manejador de Cables Horizontal 1U Gestión
U38 Switch CRS320-8P-8B-4S+RM (Core) MikroTik
U37 Manejador de Cables Horizontal 1U Gestión
U36 Patch Panel Modular Panduit 24P UTP
U35 Manejador de Cables Horizontal 1U Gestión
U34 Controlador UDM Pro Ubiquiti

Rack Galpón (Industrial)

Armario Estanco 12U IP54 con Respaldo Eléctrico MUST

U12 Bandeja ODF SC/APC 12 Puertos Fibra OS2
U11 Patch Panel Cat6 24P (Panduit) UTP
U10 Organizador de Cables Horizontal 1U Gestión
U9 Switch CRS320-8P-8B-4S+RM (Galpón) MikroTik
U8 Organizador de Cables Horizontal 1U Gestión
U5-7
Inversor MUST 3kVA 24V MUST SOLAR
Entrada: 24V DC | Salida: 220V/110V AC hacia CRS320 Galpón y Almacén
U2-4
Batería LiFePO4 200Ah 24V LiFePO4
Capacidad: 4.8 kWh | Respaldo del Galpón + Almacén
U1 PDU Eléctrico Rackmount 1U AC Output Inversor

Rack Almacén (Remoto)

Armario Estanco 12U IP54 alimentado desde el Galpón

U12 Bandeja ODF SC/APC 12 Puertos Fibra OS2
U11 Patch Panel Cat6 24P (Panduit) UTP
U10 Organizador de Cables Horizontal 1U Gestión
U9 Switch CRS320-8P-8B-4S+RM (Almacén) MikroTik
U8 Organizador de Cables Horizontal 1U Gestión
U7 PDU Eléctrico Rackmount 1U AC Input Galpón
U1-6
⚡
Energizado Remotamente
Línea eléctrica AWG12 (40m) desde Inversor MUST en Galpón
MikroTik CCR2004

MikroTik CCR2004-1G-12S+2XS

Core Router de alto rendimiento para el centro de control

  • Puertos:12x SFP+ 10G, 2x SFP28 25G
  • Alimentación:Doble Fuente AC Redundante
  • Consumo Típico:32 Watts
  • Ubicación:Rack Principal (Operaciones)
📖 Manual de Usuario (Español)
MikroTik CRS320

MikroTik CRS320-8P-8B-4S+RM

Switch Distribuidor PoE++ (Soporta normas af/at/bt)

  • Puertos:16x 1G RJ45 PoE, 4x SFP+ 10G
  • PoE Budget:600W (Activo ~54V)
  • Normas PoE:802.3af/at (30W), 802.3bt (90W)
  • Cantidad:3 unidades (Core, Galpón, Almacén)
📖 Manual de Usuario (Español)

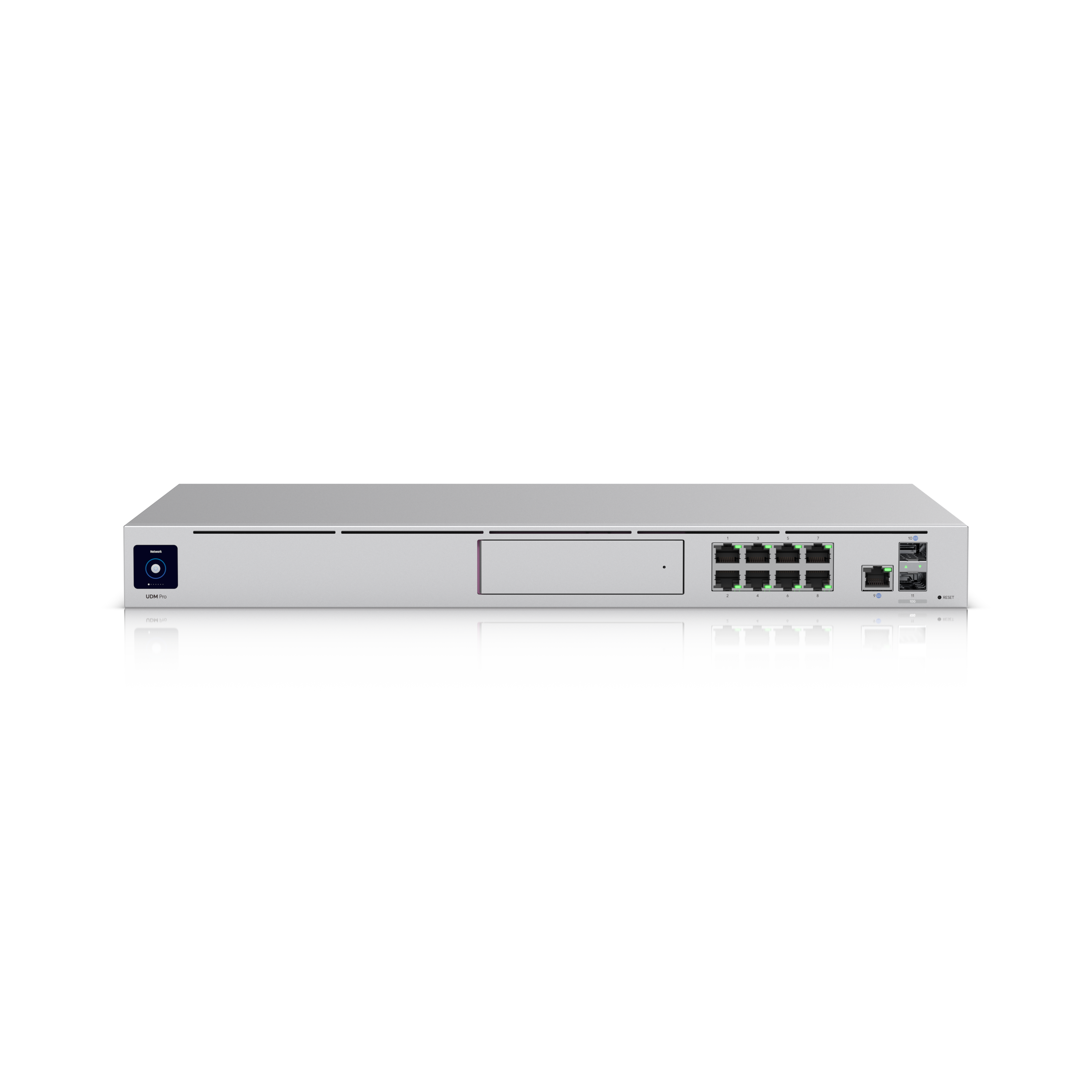

Ubiquiti UDM Pro

Ubiquiti UDM Pro

Controlador unificado del ecosistema inalámbrico UniFi

  • Rol:LAN-Only Controller (Gestión APs)
  • Interfaces:8x RJ45 1G, 2x SFP+ 10G
  • Alimentación:110-220V AC
  • Ubicación:Rack Principal (Operaciones)
📖 Manual de Usuario (Español)
MikroTik netPower Lite 8P

MikroTik netPower Lite 8P

Switch exterior PoE pasivo estanco para Containers

  • Rango Entrada:12V - 57V DC
  • Alimentación Planta:24V DC Estables (UPS DC)
  • Salida PoE:Pasivo 48V (Copia la entrada)
  • Cantidad:3 unidades (Containers 1, 7, 13)
📖 Manual de Usuario (Español)

Línea de Puntos de Acceso UniFi Estandarizada

Puntos de acceso UniFi de gama corporativa con sus especificaciones y fotos reales

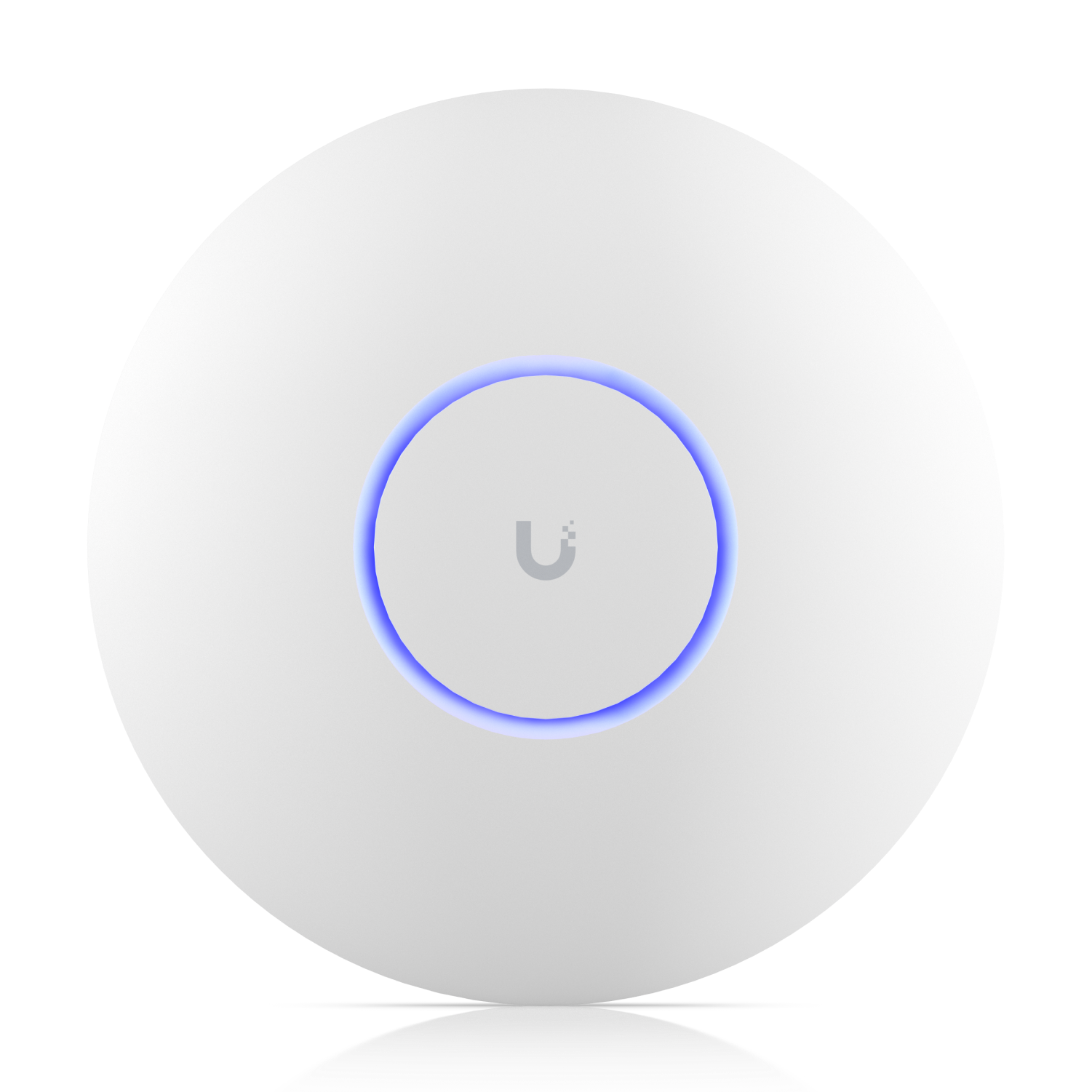

UniFi U7 Pro

UniFi U7 Pro

Wi-Fi 7 (Interior)
Alimentación: PoE+ 802.3at
Voltaje: 44-57V DC
Consumo Max: 21 Watts 📖 Manual

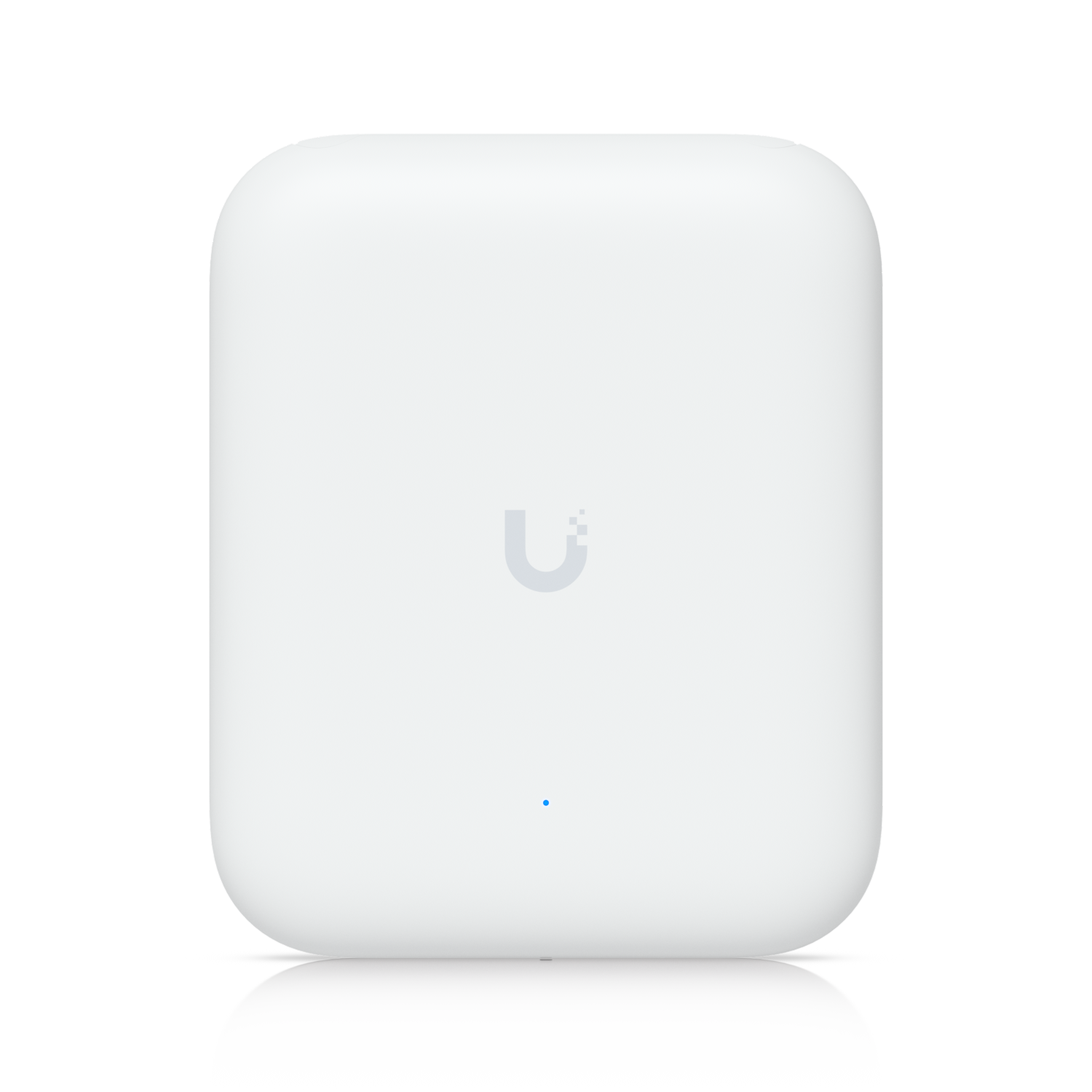

UniFi E7 Campus

E7 Campus

Wi-Fi 7 (Industrial)
Alimentación: PoE++ 802.3bt
Voltaje: 42.5-57V DC
Consumo Max: 44 Watts 📖 Manual

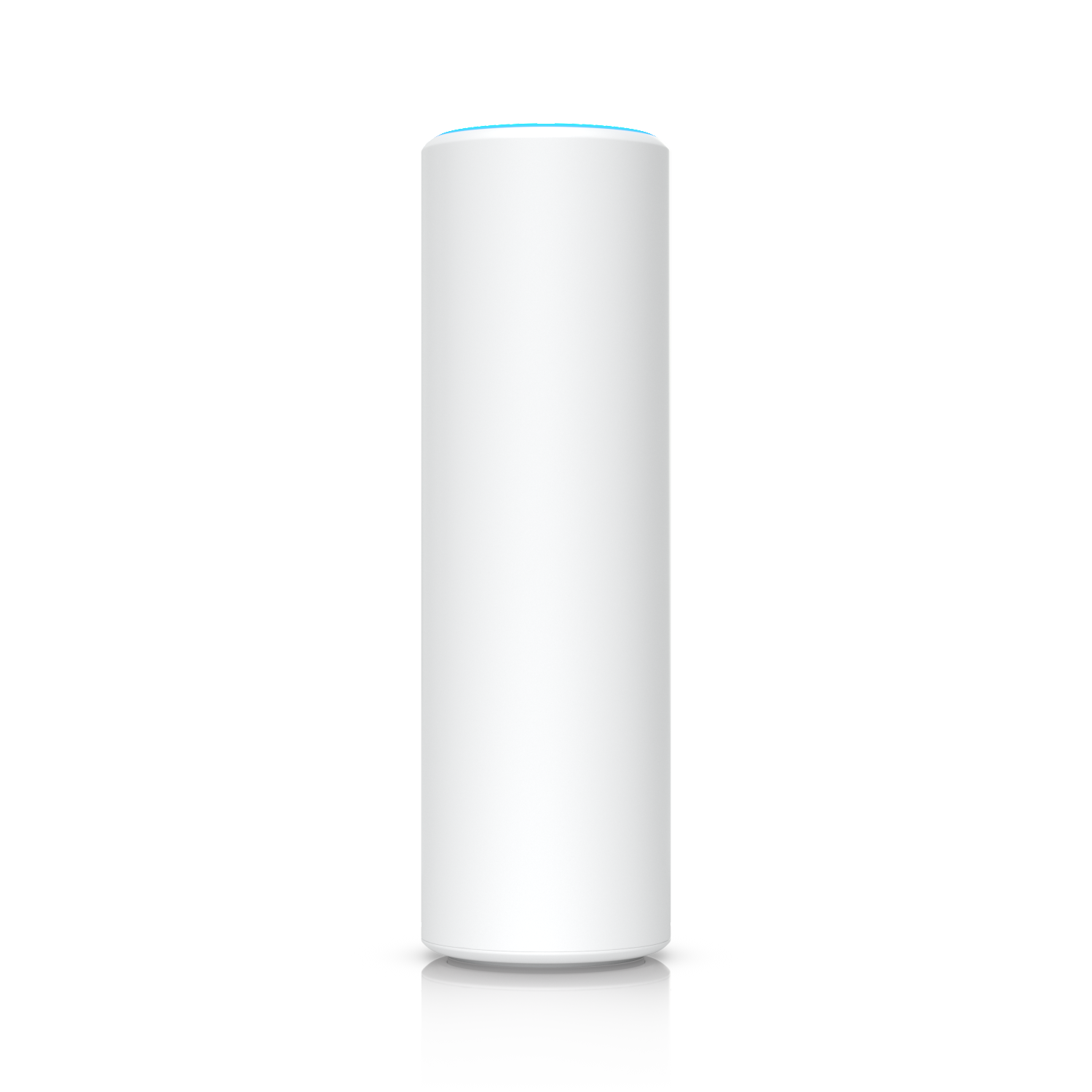

UniFi U6 Mesh

UniFi U6 Mesh

Wi-Fi 6 (Intemperie)
Alimentación: PoE 802.3af
Voltaje: 44-57V DC
Consumo Max: 13 Watts 📖 Manual
Red Eléctrica AC: Operando Normal
🔌

Línea de Entrada

Monitoreo de red eléctrica AC

Estado AC: Estable
Frecuencia: 60.0 Hz
🔋

UPS APC 3000VA ×3 (Oficina Principal)

Rack Principal — 2 funcionando, 1 apagado

100%
11.2 hs Autonomía en Reserva (Carga: 430W)
Alimentación Core: Red Eléctrica Nacional (110/220V)
Consumo Total: 430 Watts
Estado UPS: UPSA: ON | UPSB: ON | UPSC: OFF
⚡

Inversor MUST 3kVA (Taller/Almacén)

1x Batería LiFePO4 200Ah a 24V — Alimenta taller + almacén

100%
4.0 hs Autonomía en Reserva (Carga: 1200W)
Alimentación Taller: Red Eléctrica Nacional (AC a 48V DC)
Voltaje Inyectado PoE: 48.0 V DC estables
Consumo Total: 1200 Watts (Taller + Almacén)
Extensión a Almacén: Vía cableado desde rack taller
⚡

UPS DC 24V (Containers)

3x Batería LiFePO4 100Ah a 24V dedicada

100%
14.4 hs Autonomía en Reserva (Carga: 83W por Nodo)
Alimentación Switch: Red Eléctrica Nacional (AC a 48V DC)
Voltaje Inyectado PoE: 48.0 V DC estables
Consumo Total: 83 Watts por Nodo

Inventario Consolidado de Materiales

Listado completo de equipos, suministros, medios de transmisión y conectores distribuidos por zona operativa.

🔍
Ubicación:
Mostrar Todo
Rack Principal
Trailers
Rack Galpón
Rack Almacén
Containers
Cableado/Infraestructura
26 Access Points Totales
6 Switches Activos
303 m Fibra Óptica OS2
775 m Cable UTP Cat6A
82 u Conectores (RJ45/SC/Jack)
Material / Equipo Modelo Categoría Ubicación Req. Comprados Faltantes Estado Descripción / Detalles Técnicos

Estado Global de Compras e Instalación

Avance ponderado acumulado del proyecto por zonas técnicas

81%
Avance General
🟡 ZONA 1: 88%

Rack Principal

Gerencia, Operaciones, Comedor, Portería + Exteriores
Core Router, Switches, UDM: ✅ Comprado
2x AP E7 Campus (Portería): ❌ Pendiente
1x AP U6 Mesh (Comedor): ❌ Pendiente
4x AP U7 Pro (Oficinas): ✅ Comprado
Patch Panel, ODF, Rack: ✅ Comprado
🟡 ZONA 2: 93%

Trailers

2x netPower Lite 8P conectados por fibra al CCR2004.
2x netPower Lite 8P: ✅ Comprado
2x Fuente MTP250: ✅ Comprado
2x Batería LiFePO4 100Ah: ✅ Comprado
9x AP U6 Mesh: ✅ Comprado
1x AP U6 Mesh: ⚠️ Pendiente
Fibra + Conectores: ✅ Comprado
🟡 ZONA 3: 70%

Rack Galpón

Distribución industrial. Switch y energía listos.
CRS320, Patch Panel, ODF: ✅ Comprado
Inversor MUST + Batería: ✅ Comprado
3x AP E7 Campus: ❌ Pendiente
Conectores RJ45: ✅ Comprado
🟡 ZONA 4: 75%

Almacén + Containers

Switch y rack listos. APs pendientes.
CRS320, Patch Panel, ODF: ✅ Comprado
3x AP E7 Campus (Almacén): ❌ Pendiente
3x AP U6 Mesh (Containers): ❌ Pendiente
Conectores + Cableado: ✅ Comprado

Informes del Proyecto

Documentos técnicos y de avance del proyecto

📊

Informe de Avance

Estado del Proyecto

Reporte completo del estado de adquisiciones, avance por zona, equipos críticos pendientes y próximos pasos.

54 Ítems 61% Completo v1.0
📅 08/06/2026
🛡️

Informe SHA

Seguridad, Higiene y Ambiente

Documento de seguridad con peligros, EPP, procedimientos de trabajo y plan de emergencia.

Riesgos 12 Secciones v1.0
📅 08/06/2026
📑

Documento Maestro

Especificación Técnica

Documento técnico definitivo con arquitectura de red, topología, VLANs y equipamiento.

327 líneas 7 Secciones v15.1
📅 03/06/2026
🦺

Informe EPP

Equipo de Protección Personal

Inventario de EPP por actividad, costos estimados, checklist diario y requisitos de capacitación.

8 Actividades ~$1,774 v1.0
📅 08/06/2026
📅

Cronograma de Trabajo

Planificación y Cronograma

Cronograma detallado por semanas, dependencias, hitos críticos y diagrama de Gantt.

21.5 días 5 Semanas 13 Secciones
📅 09/06/2026
📅

Cronograma Extendido

+3 Semanas — Proveedores E7 Campus

Cronograma ampliado a 8 semanas por demora en despachos de equipos UniFi E7 Campus y fibra optica pendiente.

40 Días 8 Semanas 72% Avance
📅 20/07/2026
📊

Mapa de Tiempo — Gantt

Diagrama Visual 25 Días

Diagrama de Gantt interactivo con todas las actividades, dependencias, hitos críticos y estado de avance por semana.

Gantt Visual 28 Actividades 7 Hitos 5 Semanas
📅 24/06/2026
📋

Solicitud de Cotizacion

Proveedores

Documento para enviar a proveedores con equipos pendientes por comprar, especificaciones tecnicas y prioridades.

17 Items Prioridad Alta v1.0
📅 09/06/2026
🔧

Procedimiento de Instalacion

Paso a Paso

Guia detallada de instalacion de equipos por area y por dia, con procedimientos, herramientas, EPP y checklist de verificacion para cada fase del proyecto.

5 Fases 25 Dias Checklist v1.0
📅 15/06/2026
📚

Manual de Capacitacion

Usuarios Red WiFi

Guia completa para usuarios de la red NABEP: como conectarse, redes disponibles, solucion de problemas frecuentes, soporte tecnico y buenas practicas.

3 Redes Paso a Paso FAQ v1.0
📅 15/06/2026
🧪

Plan de Pruebas

Puesta en Marcha

Guia de validacion del proyecto: 28 pruebas en 7 categorias (fibra, UTP, red, WiFi, energia, redundancia, capacitacion). Checklist de puesta en marcha y acta de recepcion incluida.

28 Pruebas 7 Categorias Checklist Acta Recepcion v1.0
📅 16/06/2026
⚠️

Analisis de Riesgo (ART)

Por Zona de Trabajo

Identificacion de peligros, evaluacion de riesgo y medidas de control para cada zona del proyecto: Rack Principal, Galpon, Almacen, Containers, Exteriores y Fibra Optica.

6 Zonas 12 Actividades Matriz R=S×P v1.0
📅 17/06/2026
📋

Nota de Entrega — Portería

Checklist Ingreso Zona 1

Listado completo para ingreso a portería: personal con identificacion, equipos, herramientas, materiales, consumibles, documentacion, EPP y vehiculo para inicio de Zona 1 (Rack Principal + Cableado Oficinas).

8 Equipos 26 Herramientas 11 Consumibles 8 Personas v1.0
📅 22/06/2026
📦

Nota de Entrega — 29 Junio

netPower + U6 Mesh + Fuentes

Ingreso de 3 netPower Lite 8P, 2 fuentes MTP250 y 9 UniFi U6 Mesh (comprados hasta ahora) para instalación en containers.

3 netPower Lite 8P 2 Fuentes MTP250 9 U6 Mesh 3 Personas
📅 29/06/2026
⚡

Nota de Entrega — 30 Junio

Inversor MUST + Batería LiFePO4

Entrega de inversor solar MUST PV3300 TLV (3kVA/24V) y batería LiFePO4 LP1500 (200Ah/5.12kWh) para respaldo energético del Rack Galpón. Recibe: Karol Urribarri (NABEP).

1 Inversor MUST ✅ 1 Batería 200Ah ✅ Recibe: Karol Urribarri
📅 30/06/2026
📦

Nota de Entrega — Rack Galpón

Ingreso a Portería

Entrega de equipamiento para Rack Galpón: 2x CRS320, Rack 12U, 2x ODF, 2x PDU, 2x Patch Panel, Organizadores, Tapas ciegas, Patch Cords.

2 CRS320 Rack 12U 2 ODF 2 PDU 2 Patch Panel 9 items total
📅 01/07/2026
🔧

Configuración CCR2004

Migración RB1100x4

Script completo RouterOS 7.x para migración del RB1100x4 al CCR2004-1G-12S+2XS: interfaces, bridge, WAN dual, firewall, NAT, VPN L2TP, blacklist 150+ IPs, netwatch, email alerts.

RouterOS 7.x Dual WAN 150+ Blacklist VPN L2TP
📅 22/06/2026
📝

Acta de Reunión — 03 Julio

Canalizaciones y Fijación Equipos

Reunión de trabajo sobre canalizaciones y fijación de equipos en galpón y almacén. 13 puntos tratados incluyendo pruebas UPS, rack principal, U6 Mesh, NetPowerLite, fibra óptica y aterramiento.

13 Pendientes Galpón + Almacén ⚠️ Aterramiento
📅 03/07/2026

Mapa del Proyecto

Delimitación de áreas y zonas de cobertura WiFi — Vista Satelital Interactiva

📍 10.205450, -71.282446 📍 Abrir en Maps
Perímetro del Proyecto
Edificios / Estructuras
Racks / Equipamiento
Cobertura WiFi
Fibra Óptica

📍 Datos del Proyecto

Latitud: 10.205450
Longitud: -71.282446
Región: Costa Oriental, Zulia, Venezuela
Zonas: 7 áreas de cobertura
APs totales: 33 (12 comprados)
Zoom: Scroll para acercar/alejar
