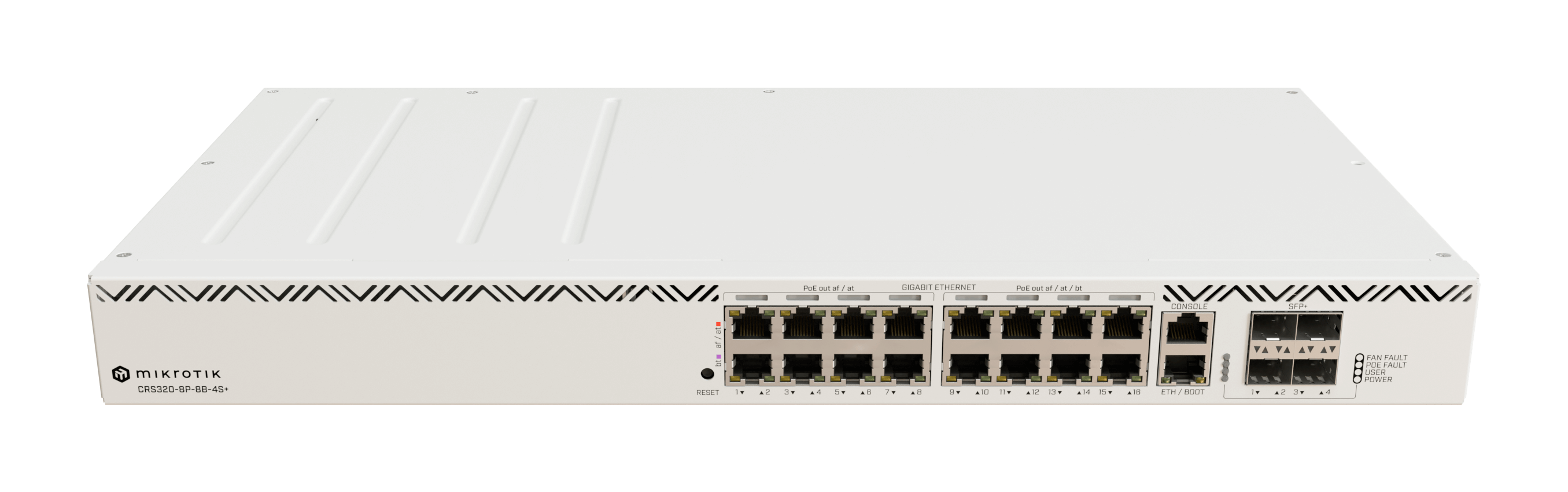

Primer Switch PoE++ 802.3bt de MikroTik
Switch Gigabit PoE++ de 16 puertos con 4 uplinks SFP+ 10G. Primer equipo MikroTik con implementación completa del estándar 802.3af/at/bt, capaz de entregar hasta 90W por puerto. Ideal para hoteles, oficinas, edificios de gran altura, aulas y despliegues con cámaras 4K, pantallas LED y APs de alta potencia.
| PoE++ | Hasta 90W por puerto (802.3bt) |
| 963W | Presupuesto PoE total |
| Dual PSU | Fuente Hot-Swap 636W (slot para segunda PSU) |
| Dual Boot | RouterOS v7 + SwOS |
⚠️ Advertencias de Seguridad
- La disposición final del producto debe realizarse conforme a las leyes y regulaciones nacionales.
- La instalación del equipo debe cumplir con los códigos eléctricos locales y nacionales.
- Esta unidad está diseñada para montaje en rack. Lea las instrucciones de montaje cuidadosamente antes de comenzar la instalación.
- Este producto está diseñado para instalación en interiores. Manténgalo alejado del agua, fuego, humedad o ambientes calientes.
- Use únicamente la fuente de alimentación y accesorios aprobados por el fabricante.
- El tomacorriente debe instalarse cerca del equipo y ser de fácil acceso.
- Lea las instrucciones de instalación antes de conectar el sistema a la fuente de poder.
- En caso de falla, desconecte el dispositivo de la alimentación. La forma más rápida es desconectando el enchufe.
- Es responsabilidad del cliente cumplir con las regulaciones locales. Todos los dispositivos MikroTik deben ser instalados profesionalmente.
- Este es un producto Clase A. En un entorno doméstico, puede causar interferencia de radio, en cuyo caso el usuario deberá tomar las medidas adecuadas.
🚀 Inicio Rápido
- Conecte su PC a cualquier puerto Ethernet del switch.
- Conecte el dispositivo a la fuente de alimentación.
- Configure la IP de su tarjeta de red a
192.168.88.2/24. - Use WebFig en un navegador web o la herramienta WinBox desde https://mt.lv/winbox.
- Abra http://192.168.88.1 en su navegador. Si la IP no está disponible, use WinBox y la pestaña Neighbors para conectarse por MAC.
- El usuario es
admin, sin contraseña (o verifique la etiqueta). - Para actualizar, visite mikrotik.com, seleccione el modelo y descargue los paquetes necesarios.
- Suba los archivos al menú Files en WebFig o WinBox y reinicie el dispositivo.
- Establezca una contraseña segura.
🔧 Montaje en Rack
El dispositivo está diseñado para montaje en rack o uso sobre escritorio. Si se coloca sobre una superficie plana, fije los pies de goma en la parte inferior.

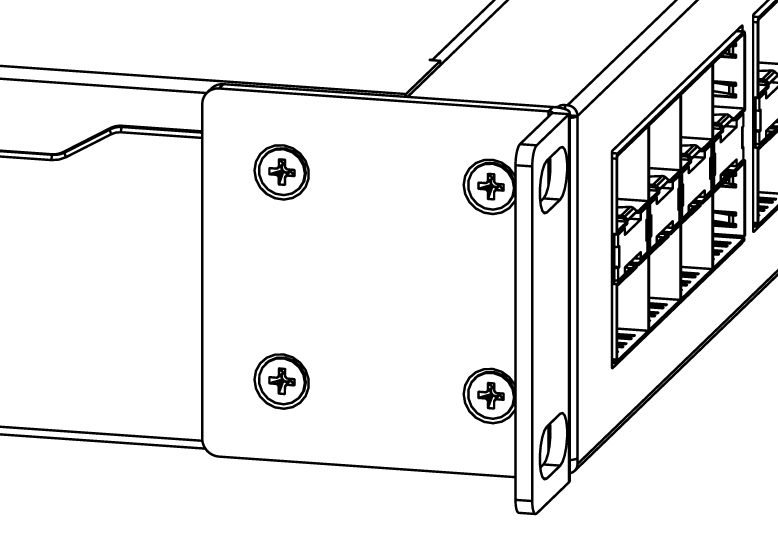

Instalación de orejetas de montaje — use desarmador Phillips
- Fije las orejetas de montaje a ambos lados del dispositivo con los tornillos incluidos.
- Coloque el dispositivo en el gabinete rack y alinee los orificios.
- Apriete los tornillos para fijarlo en su lugar.
🔌 Alimentación
La unidad incluye una fuente de poder Hot-Swap tipo IEC AC de 636W que acepta 100–240V ~ 50/60 Hz (11 A máx.). La unidad cuenta con un segundo slot para una fuente adicional (misma referencia) para redundancia.
⚙️ Configuración
Documentación completa de RouterOS y SwOS: https://mt.lv/help.
El dispositivo no viene preconfigurado, excepto por una dirección IP en el puerto Ethernet maestro. Puede conectarse desde cualquier puerto, ya que todos están conmutados por defecto.
La conexión inicial debe realizarse mediante cable Ethernet usando WinBox. Use la IP por defecto 192.168.88.1 desde cualquier puerto, con usuario admin y sin contraseña.
Para recuperación, es posible iniciar el dispositivo desde la red (consulte Botones). Si la conexión IP no está disponible, WinBox puede conectarse por dirección MAC.
El dispositivo cuenta con un puerto serial RJ45 configurado por defecto a 115200 bit/s, 8 bits de datos, 1 bit de parada, sin paridad.
⚡ Salida PoE
Este dispositivo puede suministrar alimentación PoE a dispositivos externos a través de sus puertos Ethernet. Todos los puertos proporcionan ~54V.
| Puertos | Estándar PoE | Potencia Máx. |
|---|---|---|
| Ethernet 1–8 | 802.3af/at (PoE/PoE+) | 30W por puerto |
| Ethernet 9–16 | 802.3af/at/bt (PoE++ Tipo 3 y 4) | 90W por puerto |
Por defecto, el modo PoE está configurado en auto, lo que garantiza que no dañará los dispositivos. Detectará automáticamente dispositivos con soporte PoE y proporcionará alimentación.
📐 Esquemas de Uso Recomendados
Terminología
- PSE — Power Sourcing Equipment (equipo que suministra PoE)
- PD — Powered Device (dispositivo alimentado por PoE)
- PSU — Power Supply Unit (fuente de alimentación)
- AF/AT — IEEE 802.3af (15.4W) y 802.3at (30W)
- 8P — 8 puertos 802.3 af/at
- 8B — 8 puertos 802.3 bt (PoE++ hasta 90W)

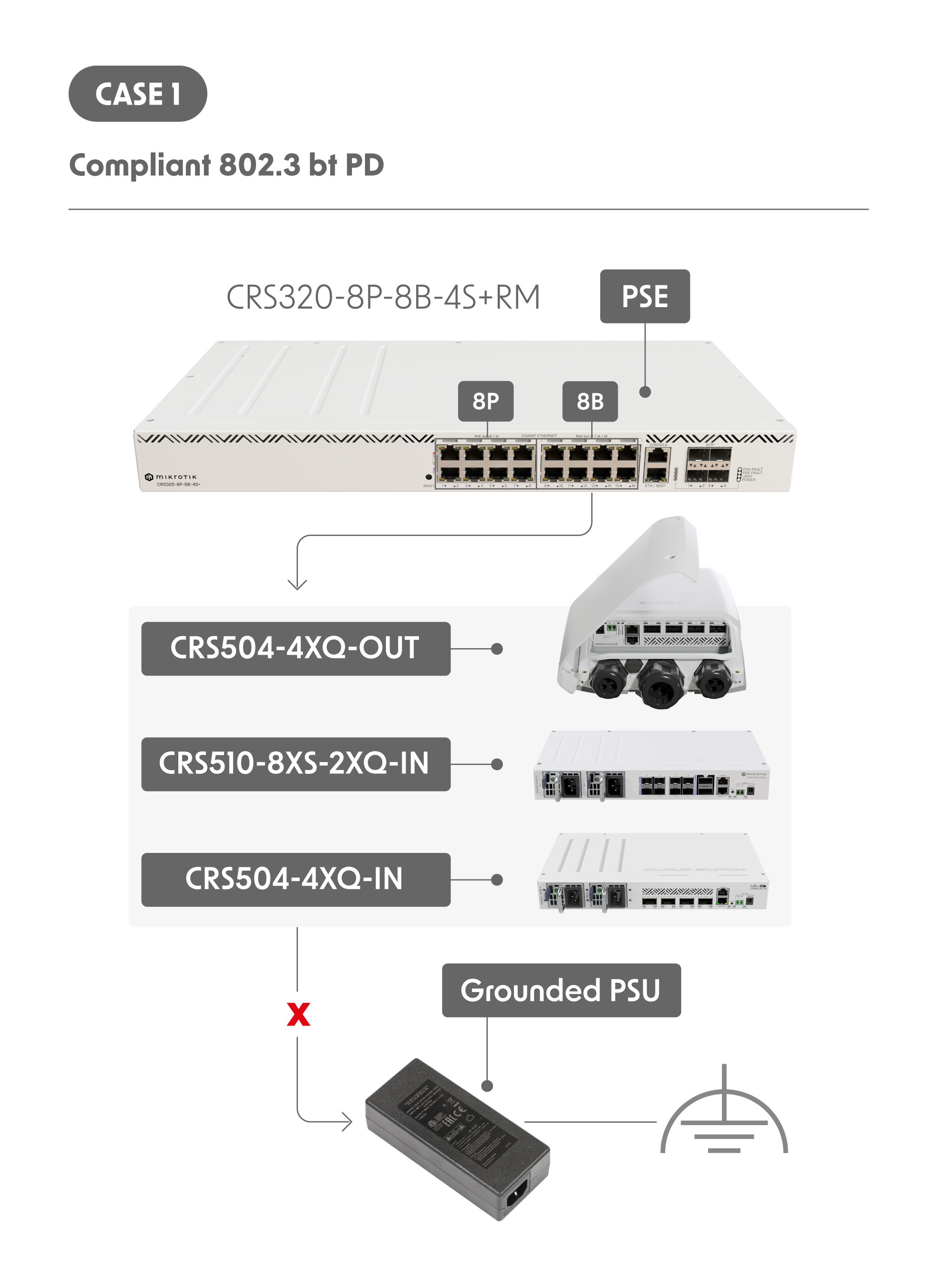

Caso 1: Dispositivo 802.3 af/at/bt
Un dispositivo PD compatible con 802.3 af/at/bt (como CRS504-4XQ, CRS510-8XS) puede conectarse a uno de los puertos 8B. No debe conectarse adicionalmente con una PSU con conexión a tierra.
Caso 1: Conexión directa a puerto 8B sin PSU con conexión a tierra

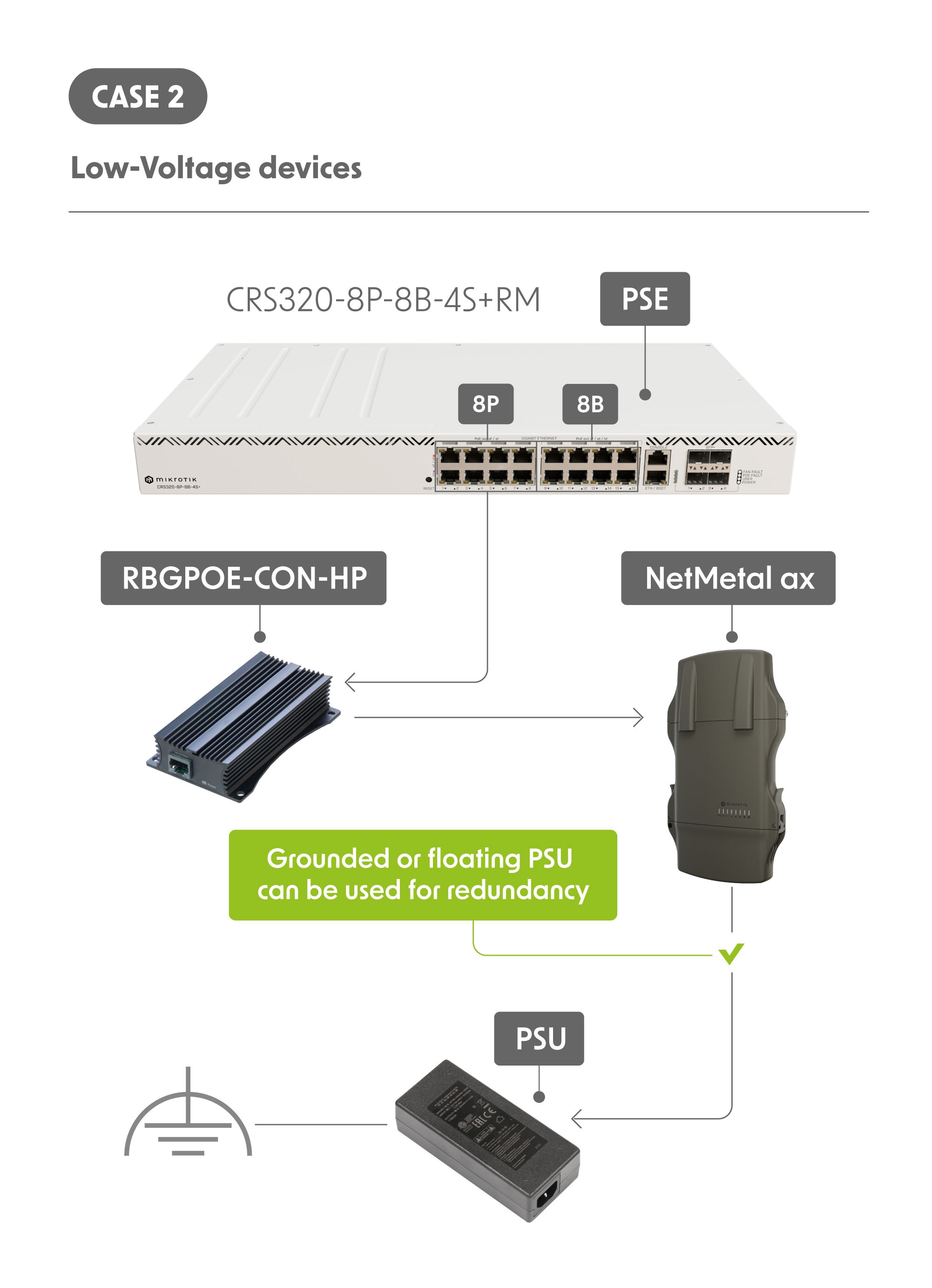

Caso 2: Dispositivo PoE Pasivo
Para alimentar un dispositivo PoE Pasivo, debe usarse el RBGPOE-CON-HP. Se puede usar una PSU con o sin conexión a tierra para redundancia.
Caso 2: Uso de RBGPOE-CON-HP para PoE Pasivo

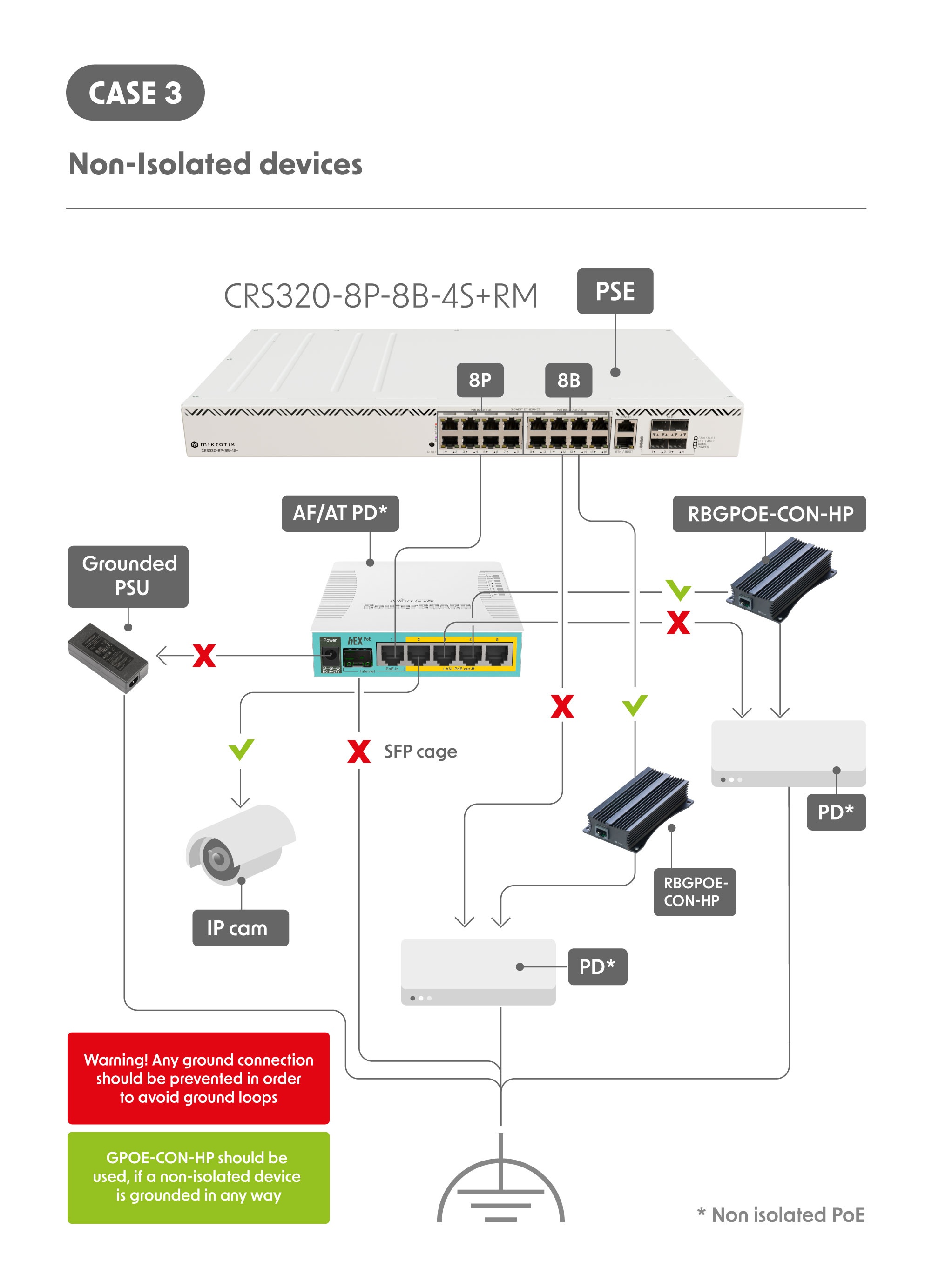

Caso 3: Dispositivo 802.3 af/at con PoE no aislado
- Debe evitarse cualquier conexión a tierra.
- Si se requiere conexión a tierra, use RBGPOE-CON-HP.
- No puede usarse una PSU con conexión a tierra para PDs simultáneamente.
- Los puertos SFP, USB y RS232 no deben tener conexión a tierra.
Caso 3: Configuración para PD con PoE no aislado
📋 Especificaciones Técnicas
| Especificación | Detalle |
|---|---|
| Arquitectura | ARM 32bit |
| CPU | 98DX226S — Dual-Core @ 800 MHz |
| Chip switch | Marvell Prestera 98DX226S |
| Memoria RAM | 256 MB |
| Almacenamiento | 32 MB Flash |
| Licencia RouterOS | Nivel 5 |
| Puertos Ethernet | 16× Gigabit (8 af/at + 8 af/at/bt) + 1 MGMT/BOOT |
| Puertos SFP+ | 4× 10G SFP+ |
| Puerto serie | 1× RJ45 RS-232 |
| Alimentación | 1× PSU Hot-Swap 636W (slot para 2da) |
| PoE estándar | 802.3af/at (puertos 1-8), 802.3bt (puertos 9-16) |
| Presupuesto PoE | 963 W (ampliable a 1150W con 2da PSU) |
| Voltaje PoE | ~54V en todos los puertos |
| Consumo (sin accesorios) | 36 W |
| Consumo máx. (con 2 PSU) | 1150 W |
| Ventilación | 2 ventiladores (monitoreados por FAN FAULT LED) |
| Temperatura operativa | 0°C a 40°C |
| Dimensiones | 1U Rackmount — 443 × 302 × 44 mm |
| Sistema operativo | RouterOS v7 (Dual Boot a SwOS disponible) |
🔘 Botones y Jumpers
Botón Reset
- Reset de configuración: Mantenga presionado durante el arranque hasta que el LED USR comience a parpadear. Suelte para restablecer la configuración de RouterOS.
- Modo Netinstall: Mantenga presionado el Reset y encienda el dispositivo. Espere hasta que el LED USR parpadee, se encienda fijo, y luego se apague — suelte el botón. El dispositivo arrancará en modo bootp para reinstalar RouterOS usando Netinstall. El puerto MGMT/BOOT se usa para el proceso Netinstall.
Independientemente de la opción usada, el sistema cargará el cargador de arranque RouterBOOT de respaldo si el botón se presiona antes de aplicar alimentación. Suelte el botón antes de que el LED comience a parpadear para solo cargar el RouterBOOT de respaldo sin resetear.
🔌 Puertos y Slots de Expansión
- 16 puertos Gigabit Ethernet (Auto MDI/X)
- 4 puertos SFP+ 10G para uplink
- Puerto MGMT/BOOT (etiquetado, para gestión y Netinstall)
- Puerto serial RJ45 (115200, 8N1)
💡 Indicadores LED
| LED | Significado |
|---|---|
| PWR | Encendido cuando el equipo recibe alimentación |
| USER | Indica el estado del dispositivo durante el arranque (modos de reset/Netinstall) |
| PoE FAULT | Se enciende cuando se excede el límite máximo de salida PoE |
| FAN FAULT | Indica un problema con cualquiera de los ventiladores de enfriamiento |
| LEDs triangulares (fila superior) | Indican estado PoE-Out por puerto: 🔴 Rojo fijo = 802.3af/at activo 🔴 Rojo parpadeante = Problema al iniciar dispositivo af/at 🟣 Púrpura fijo = 802.3bt activo 🟣 Púrpura parpadeante = Problema al iniciar dispositivo bt |
| LEDs Ethernet (cuadrados) | Naranja/Verde: indican actividad del puerto Ethernet |
| LEDs SFP+ (triangulares) | Verde: indican actividad del puerto SFP+ |
📦 Accesorios Incluidos
Contenido de la caja
- 1× Unidad CRS320-8P-8B-4S+RM
- 1× Fuente de poder Hot-Swap IEC 636W
- 1× Cable de alimentación IEC
- 2× Orejetas de montaje para rack
- Juego de tornillos
- Pies de goma para escritorio
💿 Sistema Operativo
El dispositivo soporta RouterOS v7 con número de versión igual o superior al indicado en el menú /system resource. El Dual Boot a SwOS está disponible si se instala desde el menú de RouterOS. No se han probado otros sistemas operativos.
