Access Point Enterprise WiFi 7 — Exterior/Interior
Access point empresarial de 10 flujos espaciales con WiFi 7, antenas direccionales de alta ganancia, tecnología PRISM™ de filtrado RF activo, y diseño ruggedizado IP67 para despliegues en campus, exteriores o naves industriales.
| BE22000 | WiFi 7 Tri-Banda 10 flujos |
| 1,000+ | Clientes simultáneos |
| 10 GbE | Puerto uplink 10 Gigabit + GbE redundante |
| IP67 | Exterior — resistente al agua y polvo |
| PoE++ | 802.3bt hasta 44W |
| 465 m² | Cobertura direccional |
🔷 Introducción

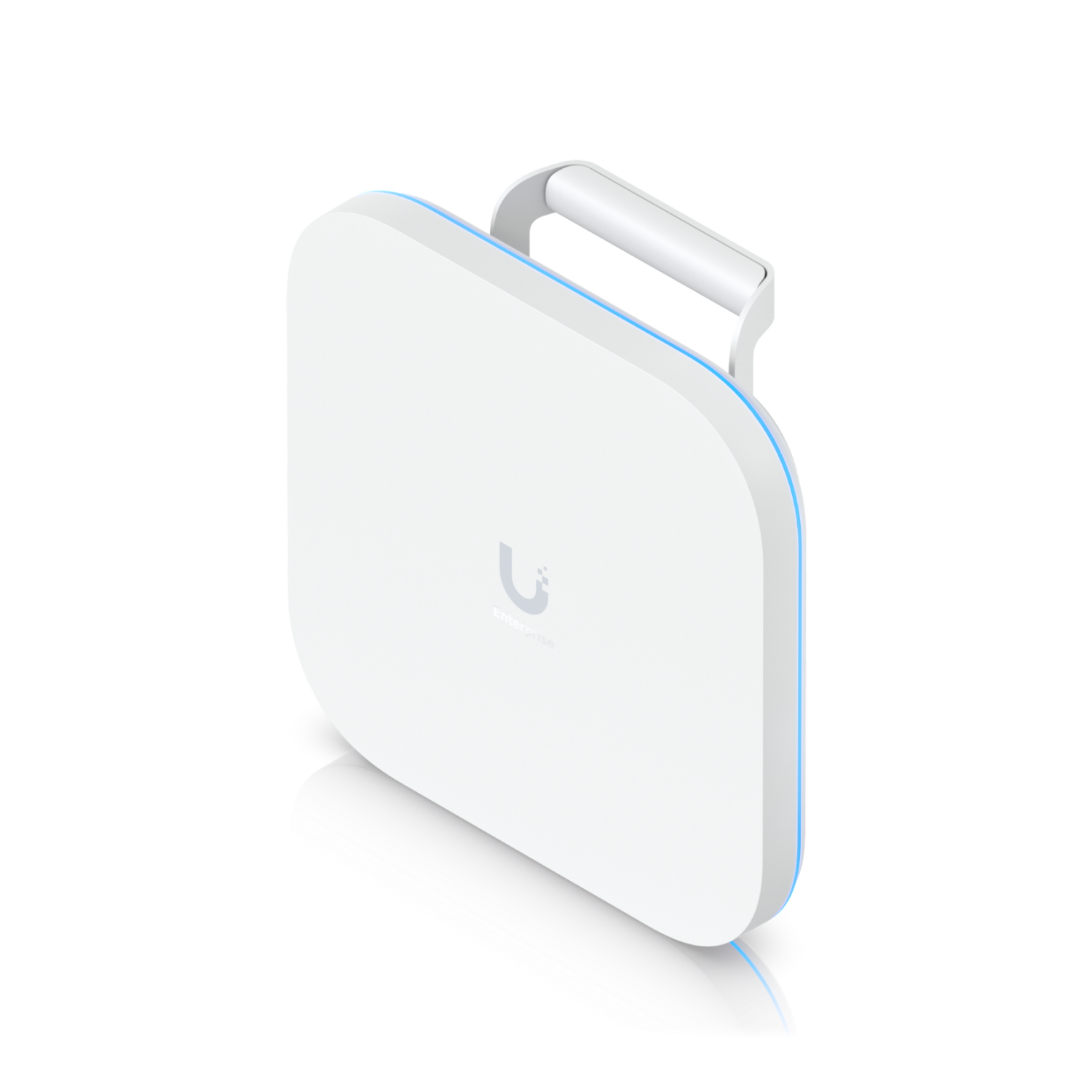

El UniFi E7 Campus (E7-Campus) es el access point más potente de la línea Enterprise de Ubiquiti para exteriores. Con 10 flujos espaciales, antenas direccionales de 12 dBi y la exclusiva tecnología PRISM™ de filtrado RF activo, está diseñado para cubrir grandes áreas abiertas como campus universitarios, patios industriales, muelles logísticos y zonas comunes exteriores.
Principales diferencias con el U7 Pro estándar:
- 10 flujos espaciales — 4×4 en 5 GHz y 6 GHz, 2×2 en 2.4 GHz (vs 2×2 en todas las bandas del U7 Pro)
- Puerto 10 GbE — Uplink 10 Gigabit + puerto Gigabit redundante para alta disponibilidad
- Antenas direccionales — 12 dBi en 5/6 GHz, 9 dBi en 2.4 GHz — alcance dirigido de largo alcance
- PRISM™ RF Filtering — Reduce interferencias de canales adyacentes en 1,000+ veces
- IP67/IPX6 — Resistente a la intemperie, polvo y chorros de agua
- Montaje articulado — Soporte incluido para pared, poste o techo con posicionamiento preciso
- Cobertura: 465 m² (5,000 ft²) en espacio abierto
- Soporte para 1,000+ clientes
En el proyecto NABEP, el E7 Campus es el AP designado para las zonas comunes exteriores del campamento, patios de maniobras, y áreas de estacionamiento donde se requiere cobertura WiFi 7 de larga distancia con alta capacidad.
💰 Precio de referencia: USD $799 por unidad. En el proyecto NABEP se requieren 8 unidades (0 compradas). Su elevado costo frente al U7 Pro (~$219) se justifica por las antenas direccionales, PRISM™ y la robustez IP67.
⚠️ Advertencias de Seguridad
⚡ PELIGRO ELÉCTRICO: Antes de manipular cualquier equipo, familiarícese con los riesgos eléctricos y las prácticas estándar de prevención de accidentes.
- La disposición final del producto debe realizarse conforme a las leyes y regulaciones nacionales.
- La instalación del equipo debe cumplir con los códigos eléctricos locales y nacionales.
- Este producto tiene clasificación IP67/IPX6 — apto para exteriores bajo techo o intemperie.
- Use únicamente la fuente de alimentación y accesorios aprobados por el fabricante.
- El equipo debe ser instalado por personal calificado.
- En caso de falla, desconecte el dispositivo de la alimentación.
- Para instalación en exteriores, use protección contra sobretensión (Ethernet Surge Protection).
💪 Resistencia al viento: El E7 Campus soporta vientos de hasta 200 km/h (125 mph) con una carga de 164.75 N, certificado para instalaciones en zonas costeras o expuestas.
📦 Contenido de la Caja

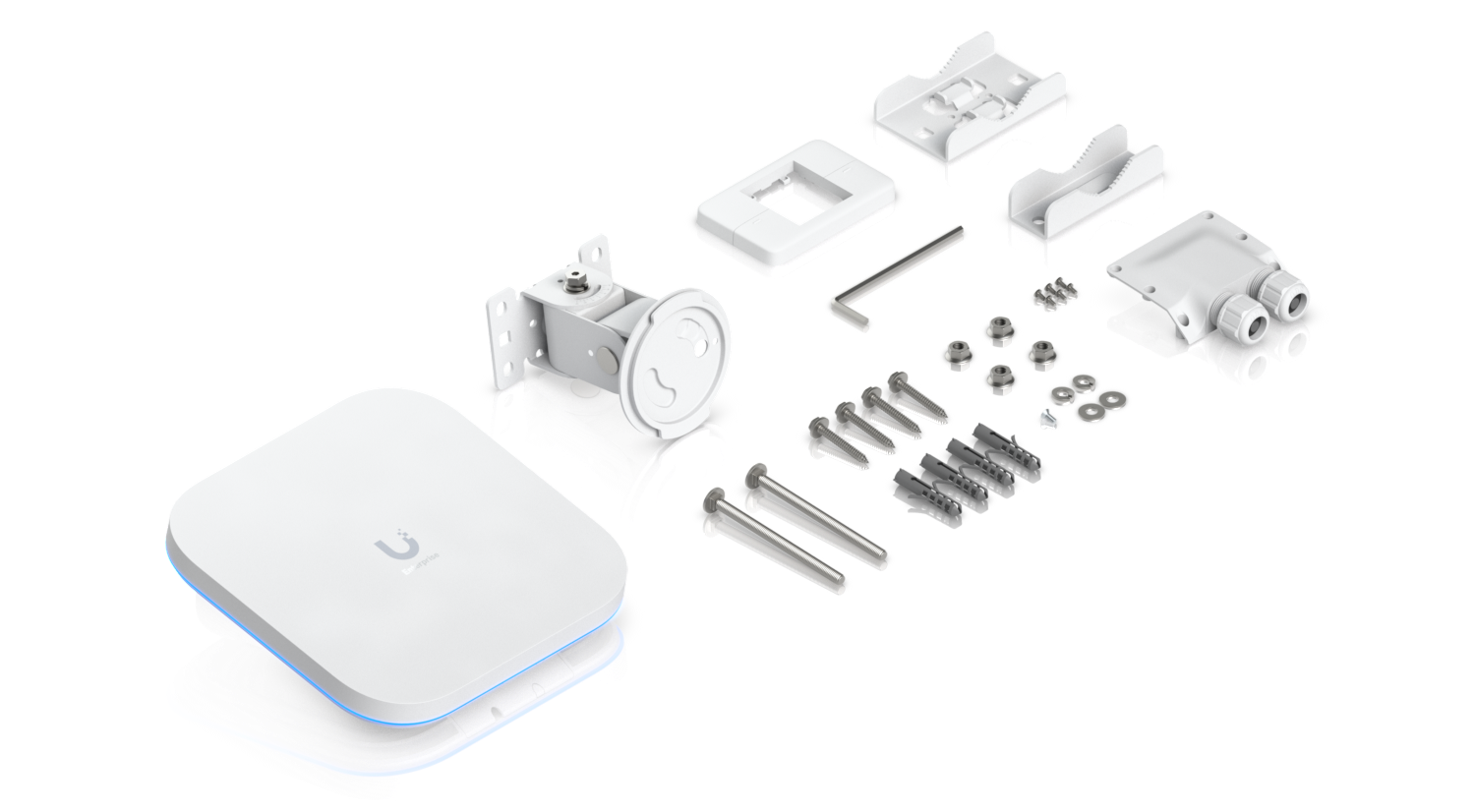

Contenido de la caja E7 Campus
- 1× Punto de Acceso UniFi E7 Campus
- 1× Soporte articulado para pared/poste/techo (acero inoxidable + aleación de aluminio)
- 1× Kit de puerta waterproof para cubierta de puertos (IP67 cuando está instalado)
- Kit de montaje (tornillos, anclajes, abrazaderas para poste Ø25-63.5 mm)
- Guía de instalación rápida
⚠️ PoE++ Injector NO incluido: El E7 Campus requiere PoE++ (802.3bt) a 44-57V DC con un consumo máximo de 44W. Necesita un switch PoE++ o un inyector PoE++ de 60W (ej. Ubiquiti U-PoE++, no incluido).
🎨 Diseño del Producto
El E7 Campus tiene un diseño cuadrado robusto con una construcción de policarbonato estabilizado contra UV y aleación de aluminio, optimizado para resistir condiciones climáticas extremas.
Dimensiones250 × 250 × 45.5 mm
Soporte articuladoØ104 × 149.4 mm
Peso (dispositivo)2.2 kg (4.9 lb)
Peso (soporte)0.9 kg (2 lb)
MaterialPolicarbonato UV, aleación aluminio
ProtecciónIPX6 / IP67 (con kit waterproof)
MontajePared, poste, techo (incluido), VESA 100×100
LEDRGB programable (anillo de color)
Diámetro poste25 — 63.5 mm (1 — 2.5")
Temperatura-30 a 60°C

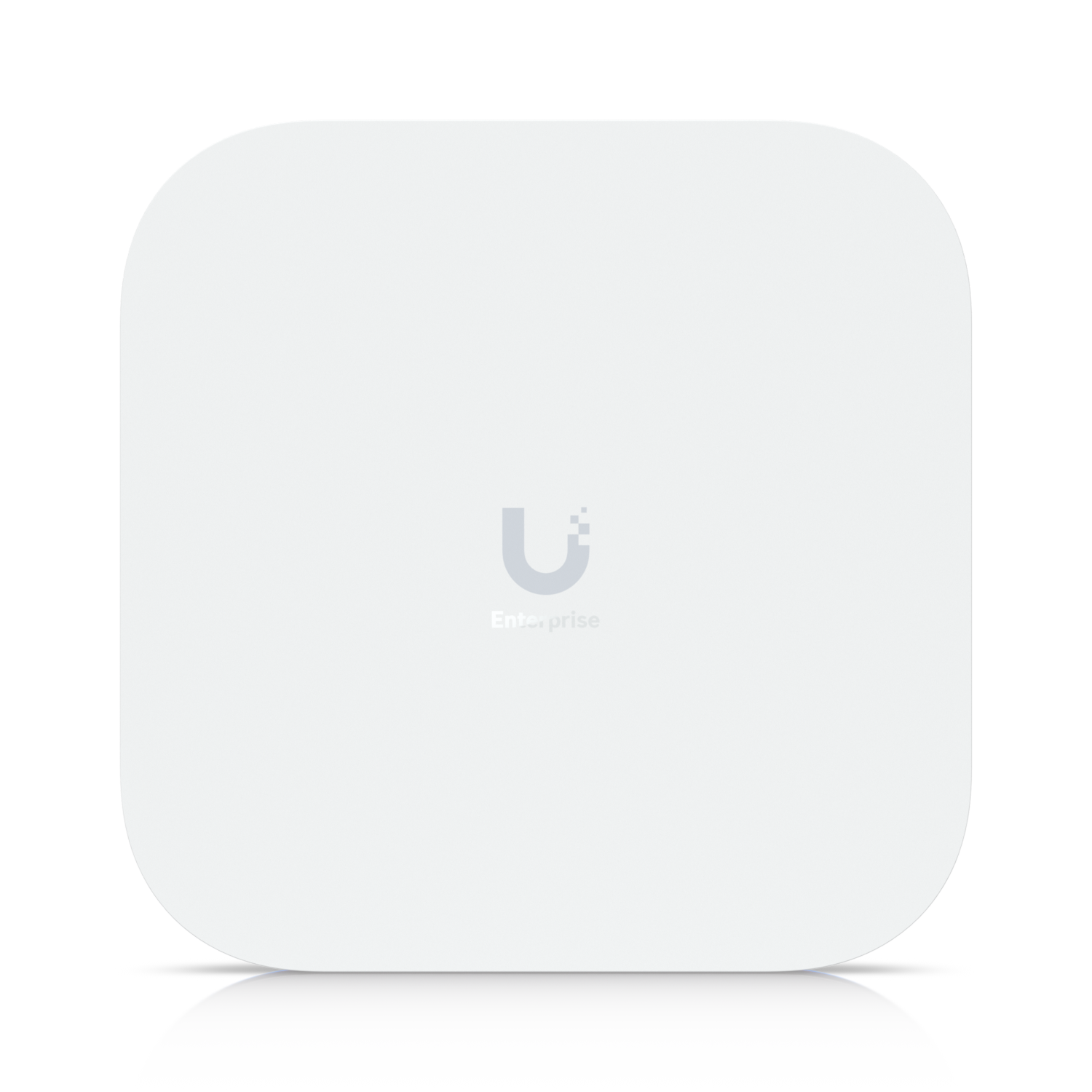

Vista frontal — diseño cuadrado robusto con anillo LED RGB y superficie de antenas direccionales
Vista trasera con soporte articulado — permite orientación precisa de las antenas direccionales
🔬 Tecnología PRISM™ de Filtrado RF Activo
El E7 Campus incorpora la tecnología PRISM™ Active RF Filtering, anteriormente exclusiva de los productos AirMAX AC Gen2, ahora aplicada a WiFi empresarial:
- Filtrado de interferencias: Reduce el ruido de canales adyacentes en más de 1,000 veces
- Selectividad de canal mejorada: Permite operar en entornos con alta densidad de APs sin degradación
- SNR más alto: Al eliminar el ruido RF circundante, la relación señal/ruido mejora drásticamente
- Mayor eficiencia espectral: Más throughput por MHz disponible
- Radio de análisis espectral dedicado: Escaneo constante del espectro en tiempo real sin afectar el rendimiento
💡 ¿Por qué es importante para NABEP? En un entorno industrial con múltiples equipos eléctricos, motores y posiblemente otros APs cercanos, el PRISM™ permite que el E7 Campus mantenga un rendimiento óptimo incluso en condiciones de espectro RF adversas.
🔧 Instalación
Montaje en Poste
- Inserte las abrazaderas del soporte articulado alrededor del poste (Ø25-63.5 mm).
- Apriete los tornillos para fijar el soporte al poste.
- Conecte el cable Ethernet al puerto del E7 Campus.
- Instale el kit de cubierta waterproof sobre el conector Ethernet.
- Deslice el E7 Campus sobre el soporte articulado y ajústelo en la posición deseada.
- Oriente el AP hacia el área de cobertura deseada (las antenas son direccionales).
- Apriete los tornillos de fijación para asegurar la posición.
Montaje en Pared
- Use el soporte articulado como plantilla para marcar los agujeros.
- Perfore e inserte los anclajes (incluidos).
- Fije el soporte a la pared.
- Conecte el cable Ethernet y asegúrelo con el kit waterproof.
- Monte el AP y oriente las antenas direccionales.
Montaje en Techo
El E7 Campus es compatible con montaje VESA 100×100 para brazos de soporte de proyector o montajes especializados en techo.
⚠️ Orientación crítica: Las antenas del E7 Campus son direccionales con un haz de 90°×50° (6 GHz), 100°×55° (5 GHz), y 90°×80° (2.4 GHz). La orientación del dispositivo determina el área de cobertura. Ajuste cuidadosamente la dirección del AP hacia la zona a cubrir.
🔌 Conexión y Encendido
- Conecte un cable Ethernet Cat6a o superior al puerto 10 GbE RJ45 del E7 Campus.
- Conecte el otro extremo a un switch PoE++ (802.3bt) o a un inyector PoE++ de 60W.
- Opcional: Conecte un segundo cable al puerto GbE RJ45 como enlace redundante para alta disponibilidad.
- Instale la cubierta waterproof incluida sobre los conectores Ethernet (para instalaciones en exteriores).
- El AP se encenderá automáticamente al recibir alimentación PoE++.
- El anillo LED se iluminará indicando el estado del dispositivo.
✅ Alta disponibilidad: Si conecta ambos puertos (10 GbE + GbE), el puerto Gigabit funciona como respaldo automático. Si el enlace principal falla, el tráfico conmuta al puerto redundante sin intervención manual.
⚙️ Configuración Inicial
El E7 Campus es un dispositivo controlado por software — debe ser adoptado por un controlador UniFi (UDM-Pro, Cloud Key, o controlador de software):
Con UDM-Pro
- Conecte el E7 Campus a la misma red que el UDM-Pro (a través de un switch PoE++).
- Abra UniFi Network (https://{IP_del_UDM}:443 o unifi.ui.com).
- Vaya a Devices → el E7 Campus aparecerá como dispositivo pendiente.
- Haga clic en Adopt para adoptarlo.
- Configure el nombre, potencia TX, canales, y políticas de RF.
💡 Requisito de versión: UniFi Network versión 9.0.114 o posterior. UniFi OS versión 4.0 o posterior.
Recomendaciones de Configuración para NABEP
- Cobertura exterior: Monte los E7 Campus en postes a 4-6 m de altura, orientados hacia las áreas comunes del campamento.
- Canales: Use 6 GHz para backhaul de alta velocidad, 5 GHz para clientes WiFi 6/7, y 2.4 GHz para IoT y retrocompatibilidad.
- AFC: Active AFC (Automated Frequency Coordination) en regiones FCC/IC para extender el alcance en 6 GHz (solo versión US).
- PoE: Use el puerto 10 GbE para el enlace principal. El puerto GbE puede quedar como respaldo o desconectado.
📋 Especificaciones Técnicas
| Especificación | Detalle |
|---|---|
| Modelo | E7-Campus |
| Estándar WiFi | 802.11a/b/g/n/ac/ax/be (WiFi 7) |
| Bandas | Tri-band: 2.4 GHz, 5 GHz, 6 GHz |
| Flujos espaciales | 10 total: 4×4 (5 GHz) + 4×4 (6 GHz) + 2×2 (2.4 GHz) |
| Velocidad máxima 6 GHz | 11.5 Gbps (4×4, BW320) |
| Velocidad máxima 5 GHz | 8.6 Gbps (4×4, BW240) |
| Velocidad máxima 2.4 GHz | 688 Mbps (2×2, BW40) |
| Ganancia antena 6 GHz | 12 dBi (direccional, 90° × 50°) |
| Ganancia antena 5 GHz | 12 dBi (direccional, 100° × 55°) |
| Ganancia antena 2.4 GHz | 9 dBi (direccional, 90° × 80°) |
| Potencia TX máx. 6 GHz | 30 dBm (36 dBm EIRP con AFC) |
| Potencia TX máx. 5 GHz | 30 dBm |
| Potencia TX máx. 2.4 GHz | 23 dBm |
| Clientes simultáneos | 1,000+ |
| Cobertura | 465 m² (5,000 ft²) en espacio abierto |
| Interfaz de red | (1) RJ45 10 GbE + (1) RJ45 1 GbE (redundante) |
| Método de alimentación | PoE++ (802.3bt) |
| Voltaje soportado | 42.5 — 57V DC |
| Consumo máximo | 44W |
| Dimensiones (AP) | 250 × 250 × 45.5 mm |
| Dimensiones (soporte) | Ø104 × 149.4 mm |
| Peso (AP) | 2.2 kg (4.9 lb) |
| Peso (soporte) | 0.9 kg (2 lb) |
| Material | Policarbonato UV, aleación aluminio |
| Protección | IPX6 / IP67 (con kit waterproof) |
| Diámetro poste | 25 — 63.5 mm (1 — 2.5") |
| Resistencia viento | 164.75 N a 200 km/h (125 mph) |
| Tipo de antena | Direccional interna |
| BSSIDs máximos | 8 por radio |
| Temperatura operativa | -30 a 60°C |
| Humedad operativa | 5 — 95% sin condensación |
| Certificaciones | CE, FCC, IC, Anatel |
| NDAA Compliant | Sí |
| Radio de análisis espectral | Dedicado (no afecta rendimiento) |
| Requisito UniFi Network | Versión 9.0.114+ |
📶 Rendimiento y Cobertura
Diagrama de Radiación — Antenas Direccionales
A diferencia del U7 Pro (antenas omnidireccionales), el E7 Campus usa antenas direccionales con haz angosto, lo que permite dirigir la señal hacia áreas específicas:
| Banda | Ganancia | Ancho de haz | Alcance típico |
|---|---|---|---|
| 2.4 GHz | 9 dBi | 90° × 80° | Hasta 100 m en exterior |
| 5 GHz | 12 dBi | 100° × 55° | Hasta 80 m en exterior |
| 6 GHz | 12 dBi | 90° × 50° | Hasta 60 m en exterior |
Cobertura Recomendada para NABEP
- Áreas exteriores abiertas: 1 E7 Campus cada ~400-500 m², montado a 4-6 m en poste
- Patio de maniobras / estacionamiento: Orientar el haz direccional a lo largo del área a cubrir
- Galpones grandes: 1 E7 Campus cada 300-400 m² en techo, orientado hacia abajo
- Distancia entre E7 Campus: Máximo 30-40 m en exteriores para roaming continuo

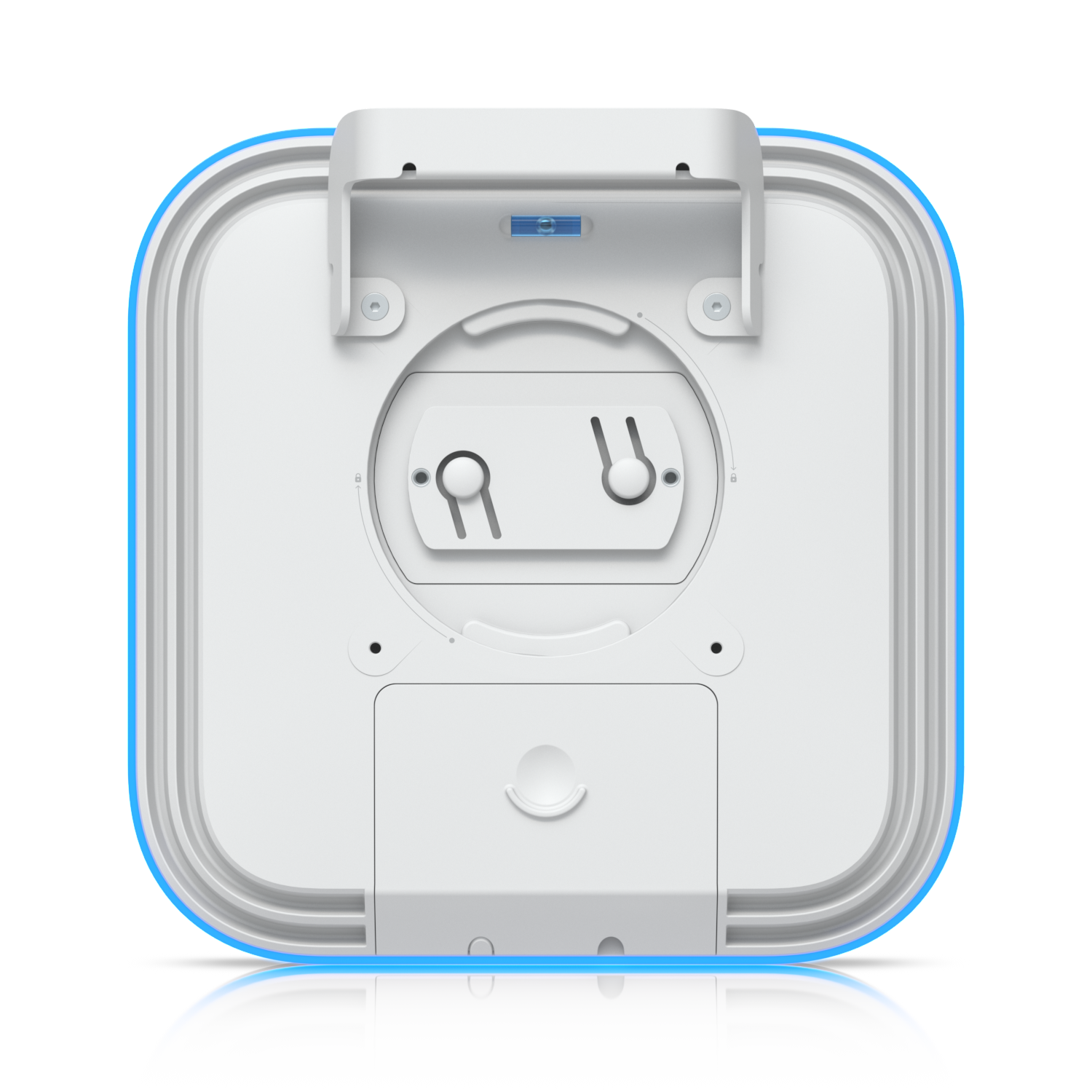

Vista posterior — panel de conexiones con cubierta waterproof y soporte articulado
Comparativa: E7 Campus vs U7 Pro
| Característica | E7 Campus | U7 Pro |
|---|---|---|
| Flujos espaciales | 10 (4×4+4×4+2×2) | 6 (2×2+2×2+2×2) |
| Uplink | 10 GbE + 1 GbE redundante | 2.5 GbE |
| Tipo antena | Direccional (12 dBi) | Omnidireccional (6 dBi) |
| Cobertura | 465 m² | 140 m² |
| Clientes | 1,000+ | 300+ |
| Protección | IP67 (exterior) | Interior |
| PoE | PoE++ (44W) | PoE+ (21W) |
| PRISM™ | Sí | No |
| Precio ref. | ~$799 | ~$219 |
| Peso | 2.2 kg | 680 g |
🚀 WiFi 7 — Capacidades Enterprise
El E7 Campus aprovecha al máximo el estándar WiFi 7 (802.11be) con características premium:
| Característica | Detalle |
|---|---|
| MLO (Multi-Link Operation) | Agregación simultánea de 2.4 + 5 + 6 GHz para máxima velocidad y baja latencia |
| 320 MHz en 6 GHz | Ancho de canal ultra amplio — el doble que WiFi 6 |
| 4K QAM | Modulación 4096 símbolos — 20% más eficiencia que WiFi 6 |
| AFC | Automated Frequency Coordination — extiende alcance en 6 GHz en zonas FCC/IC |
| Preamble Puncturing | Uso eficiente del espectro evitando interferencias parciales |
| Dual PoE++ | Dos puertos PoE++ para alimentación redundante o failover |
| Radio espectral dedicada | Escaneo en tiempo real sin impacto en el throughput |
| PRISM™ RF Filtering | Filtrado activo que reduce interferencias adyacentes 1,000× |
Con una velocidad agregada máxima teórica de ~BE22000 (~22 Gbps combinados), el E7 Campus ofrece la capacidad necesaria para dar servicio a cientos de clientes simultáneos en aplicaciones críticas.
⚡ Alimentación PoE++
El E7 Campus se alimenta exclusivamente a través de PoE++ (802.3bt). Tiene dos puertos Ethernet, ambos con capacidad PoE++:
| Parámetro | Valor |
|---|---|
| Estándar PoE | 802.3bt (PoE++) |
| Voltaje de entrada | 42.5 — 57V DC |
| Consumo máximo | 44W |
| Puerto 1 | 10 GbE RJ45 — PoE++ (principal) |
| Puerto 2 | 1 GbE RJ45 — PoE++ (redundante) |
⚠️ PoE+ NO es suficiente: El E7 Campus requiere PoE++ (802.3bt) que entrega hasta 60W. Los switches PoE+ (802.3at, 30W por puerto) no pueden alimentarlo. Verifique que su switch o inyector sea PoE++.
Para NABEP, los E7 Campus requieren switches PoE++ dedicados o inyectores individuales (ej. Ubiquiti U-PoE++ 60W). Los CRS320 existentes entregan PoE++ nativo de hasta 90W (802.3bt) en sus puertos PoE, por lo que son compatibles.
💡 Indicadores LED
El E7 Campus tiene un anillo LED RGB programable que indica el estado del dispositivo:
| Estado | LED | Significado |
|---|---|---|
| Apagado | — | Sin alimentación PoE |
| Inicio | Blanco fijo | El AP está iniciando |
| Listo para adoptar | Blanco pulsante | AP detectado pero no adoptado |
| Adoptado / Operativo | Azul fijo | Funcionamiento normal |
| Actualizando firmware | Azul pulsante | Actualización en progreso |
| Error / Sin uplink | Rojo / Ámbar | Fallo de conectividad, puerto redundante activo, o error |
| Localización (Locate) | Intermitente | Función "Locate" activada desde el controlador |
💡 El LED puede desactivarse desde UniFi Network en Devices → E7 Campus → Settings → LED. El color también es configurable.
🆘 Soporte Técnico
- Tech Specs oficial: techspecs.ui.com/unifi/wifi/e7-campus-us
- Guía de instalación: dl.ui.com/qig/e7-campus
- Datasheet (PDF): dl.ui.com/ds/e7-campus.pdf
- UniFi Design Center: design.ui.com
- Foro comunitario: community.ui.com
- Descargas de firmware: ui.com/download/unifi
💡 UI Care: Ubiquiti ofrece un plan de protección de 5 años para el E7 Campus (USD $159) que incluye reemplazo anticipado, soporte prioritario y envío prepagado.
