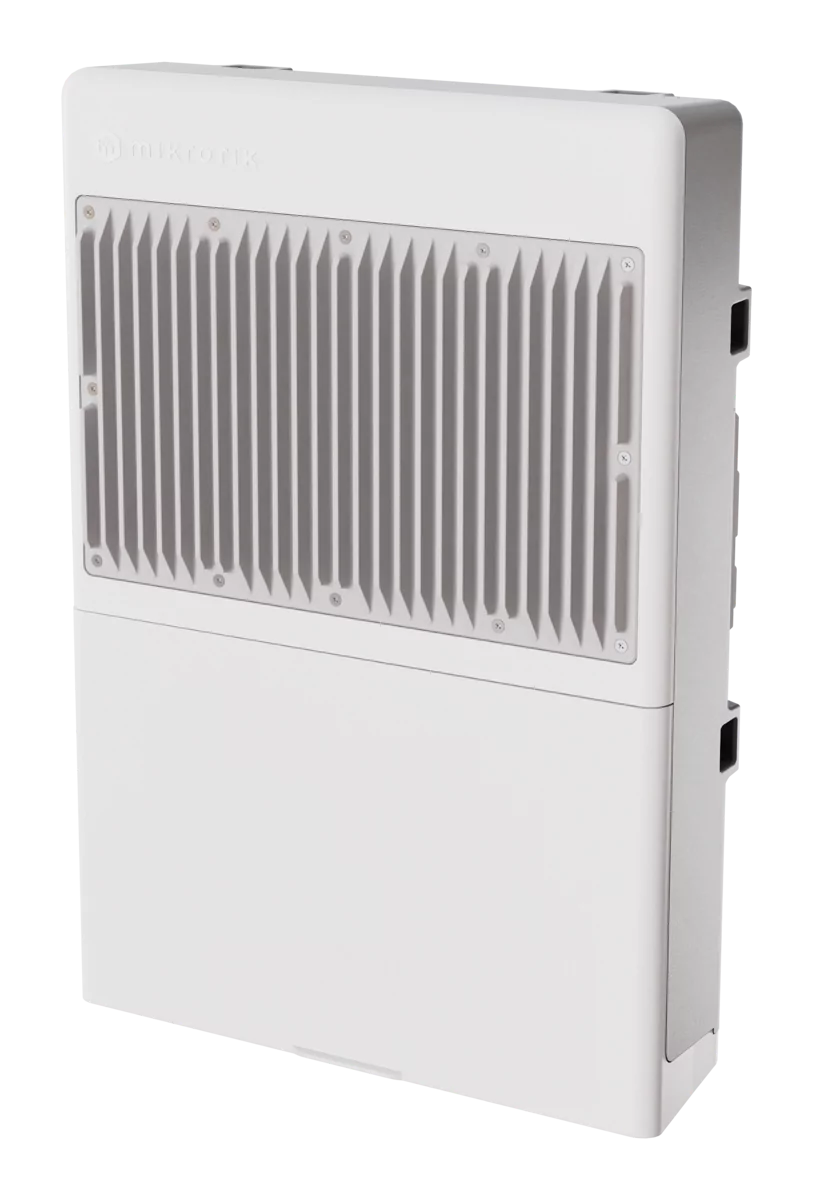

Switch PoE Pasivo Exterior IP67
Switch Gigabit Ethernet de 8 puertos con alimentación PoE pasiva, diseñado para instalaciones exteriores. Ideal para contenerización y despliegues en poste con respaldo de batería integrado.
| IP54 | Resistente a la intemperie |
| 120W PoE | Hasta 120W PoE-Out |
| UPS | Cargador de batería 24V integrado |
⚠️ Advertencias de Seguridad
- La disposición final del producto debe realizarse conforme a las leyes y regulaciones nacionales.
- La instalación del equipo debe cumplir con los códigos eléctricos locales y nacionales.
- Este producto está diseñado para montarse en exteriores sobre un poste. Lea las instrucciones de montaje cuidadosamente antes de comenzar la instalación.
- El uso incorrecto del hardware y la configuración, o la falta de seguimiento de los procedimientos correctos, puede resultar en una situación peligrosa para las personas y daños al sistema.
- Use únicamente la fuente de alimentación y los accesorios aprobados por el fabricante.
- Lea las instrucciones de instalación antes de conectar el sistema a la fuente de alimentación.
- En caso de falla del dispositivo, desconéctelo de la alimentación. La forma más rápida es desconectar el enchufe de la toma de corriente.
- Es responsabilidad del cliente cumplir con las regulaciones locales, incluidos los canales de frecuencia legales, potencia de salida, requisitos de cableado y selección dinámica de frecuencia (DFS).
- Todos los dispositivos MikroTik deben ser instalados profesionalmente.
🚀 Inicio Rápido
Siga estos pasos para configurar su dispositivo:
- Descargue la última versión de SwOS Lite desde https://mikrotik.com/download
- Conecte su computadora a uno de los puertos Ethernet
- Conecte el dispositivo a la fuente de alimentación
- Asigne a su computadora la dirección IP
192.168.88.2 - Abra su navegador web — la IP de gestión predeterminada es
192.168.88.1, con usuarioadminy sin contraseña (o verifique la etiqueta del dispositivo para usuario y contraseña inalámbrica) - Suba el archivo de firmware en la pestaña Upgrade; el dispositivo se reiniciará después de la actualización
- Establezca una contraseña para asegurar su dispositivo
📋 Especificaciones Técnicas
| Parámetro | Valor |
|---|---|
| Puertos Ethernet | 8 puertos Gigabit (Ether1–Ether8) |
| Puertos SFP+ | 2 puertos 10G SFP+ |
| PoE-Out | Ether1–Ether8, 802.3af/at |
| Límite corriente PoE baja tensión | 1.0 A |
| Límite corriente PoE alta tensión | 0.64 A |
| Potencia total PoE-Out | 120 W |
| Entradas DC | 3 terminales 2-pin (24–57 V DC) |
| Entrada batería (UPS) | 22–30 V DC |
| Carga batería | 20–31.7 V DC, 0.2–1.6 A |
| Consumo máximo total | 208 W |
| Consumo sin accesorios | 7 W |
| Sensor temperatura externo | Terminal 3-pin (DS18B20, OneWire) |
| Tipo de refrigeración | Pasiva (sin ventilador) |
| Grado de protección | IP54 |
🔌 Puertos y Slots de Expansión

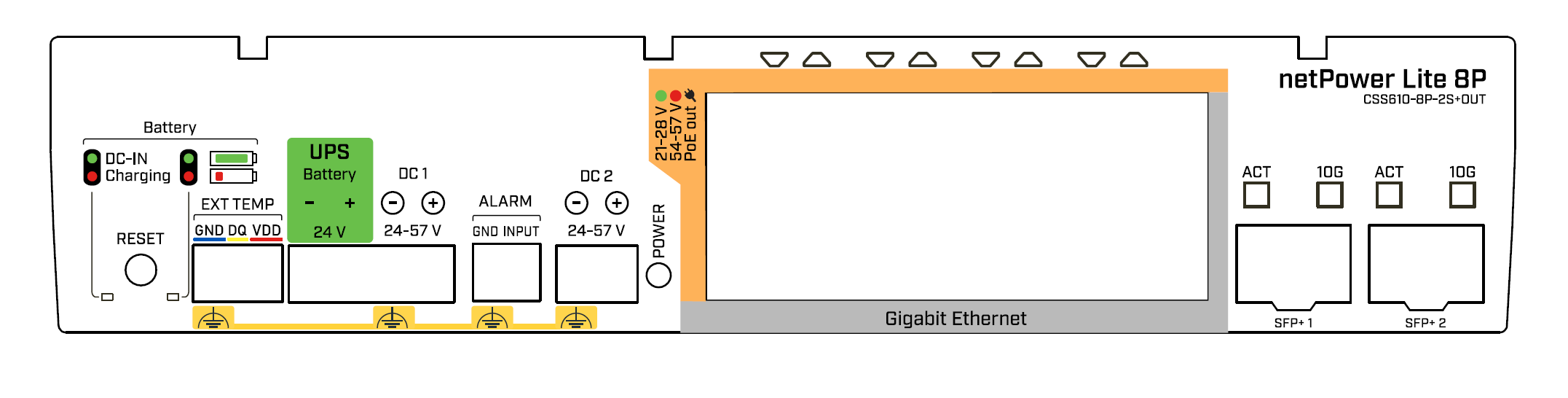

Panel frontal: Puertos Ethernet, SFP+, terminales DC y conector de batería
Distribución de Puertos
| Puerto | Descripción |
|---|---|
| Ether1–Ether8 | 8 puertos Gigabit Ethernet con PoE-Out 802.3af/at |
| SFP+ 1–2 | 2 puertos 10G SFP+ para enlaces de fibra óptica o DAC |
| DC1 (IN) | Terminal 2-pin — Entrada 24–57 V DC |
| DC2 (IN) | Terminal 2-pin — Entrada 24–57 V DC |
| UPS Battery | Terminal 2-pin — 20–31.7 V DC (carga y descarga) |
| EXT TEMP | Terminal 3-pin — Sensor de temperatura externo DS18B20 |
🔋 Cargador de Batería Integrado
El CSS610-8P-2S+OUT incluye un cargador de batería diseñado para configuraciones con voltaje nominal de 24V. Soporta las siguientes químicas en configuración serie (2S1P):
- Batería de plomo-ácido inundada de 12V
- Batería de plomo-ácido AGM de 12V
- Batería de plomo-ácido de gel de 12V
- Batería LiFePO4 de 12V ← Usada en el proyecto NABEP
El subsistema de carga funciona en un rango de corriente de 0.2A a 1.6A, con voltaje de 20–31.7 V.
El CSS610-8P-2S+OUT tiene un límite de potencia PoE-Out de 120W. El subsistema de carga comparte un límite de 100W con el PoE-Out de alta tensión. Con cargas PoE superiores a 50W, el cargador puede reducir la velocidad de carga.
Parámetros del Cargador (SwOS Lite → Health)

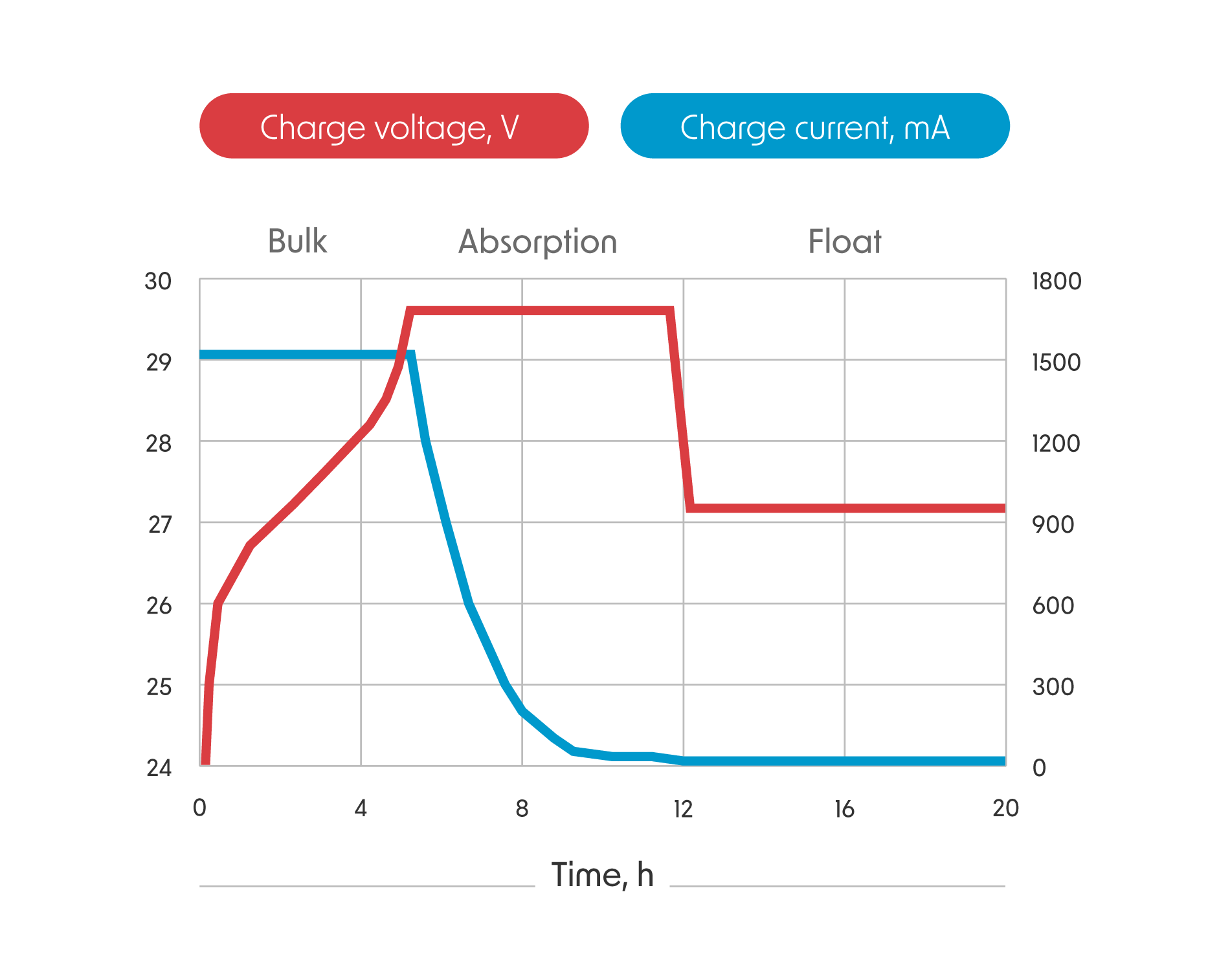

El cargador se configura en la pestaña Health de SwOS Lite. Opera en 3 fases: Bulk → Absorción → Flotación.
SwOS Lite — Pestaña Health: Configuración del cargador de batería
| Parámetro | Descripción |
|---|---|
| Voltage Preset | Selección de voltajes predefinidos para las 4 químicas de batería, o configuración manual de voltajes de carga y flotación |
| Current (mA) | Corriente de carga en la fase Bulk (rango: 200–1600 mA) |
| Charge Voltage | Voltaje mantenido en la fase de absorción |
| EoC Current | Corriente de fin de carga (End of Charge) — Depende de la capacidad de la batería en Ah. Valor típico: 0.05C |
| Float Voltage | Voltaje de flotación |
| Cutoff Voltage | Voltaje de corte por descarga profunda (máx. 26V) |
Modos de Carga
| Modo | Comportamiento | Uso Recomendado |
|---|---|---|
| Standby | Flotación por 2 × Capacidad(Ah) horas, luego permanece activo hasta bloqueo o reset | UPS con baterías plomo-ácido que rara vez se ciclan |
| Cyclic | Flotación por 2 × Capacidad(Ah) horas, luego deshabilitado hasta alcanzar corte de autodescarga | Aplicaciones solares con baterías plomo-ácido |
| No-float | Sin flotación. Permanece deshabilitado hasta alcanzar corte de autodescarga | ✅ Recomendado para LiFePO4 y otras químicas que no deben flotar |
El EoC Current depende de la capacidad de la batería. Un valor de 0.05C corresponde a cargar la batería en 20 horas. Por ejemplo, una batería de 10Ah tendría un EoC de 500mA.
Timer de Seguridad
Si la batería no ha alcanzado la corriente EoC en (Capacidad / Current) + 30% minutos, el cargador finalizará la absorción automáticamente y entrará en flotación (si aplica).
🔗 Conexión de la Batería
- Siga las instrucciones del fabricante para conectar los módulos de batería con la polaridad correcta, incluyendo el BMS y/o balanceador de celdas si se utiliza
- Conecte las salidas de la batería al terminal verde marcado "UPS Battery" en la imagen inferior
- Use el terminal 2-pin de 5.08mm provisto con el producto
- Asegure bien la conexión del terminal y tenga cuidado de no cortocircuitar la batería
Terminal verde "UPS Battery" — Use el conector 2-pin de 5.08mm incluido
Recomendaciones de Cableado
- Longitud máxima: 3 metros
- Sección mínima: 4 mm²
- Bajo carga completa de 120W PoE-Out con batería de 24V, se esperan corrientes de descarga promedio de 6A
- Cables más largos o delgados pueden ser factibles si no se utiliza todo el presupuesto PoE-Out
- Para mejorar la estabilidad del UPS, mantenga los cables de batería por debajo de 3m y con al menos 4mm² de sección
🌡️ Sensor de Temperatura Externo
Use el conector de 3 pines (pitch 3.5mm) incluido en el kit para conectar el sensor de temperatura externo al puerto marcado "EXT TEMP".
Conexión del sensor de temperatura externo — Terminal de 3 pines
| Señal | Color de Cable |
|---|---|
| − (GND) | Azul |
| DQ (Datos) | Amarillo |
| + (VDD) | Rojo |
Ubicación del Sensor
Consulte la documentación del fabricante de la batería sobre dónde medir la temperatura. Generalmente, debe ser a media altura de las baterías, entre unidades. Los mejores resultados se obtienen fijando el cabezal del sensor a la batería con pasta térmica para mejor contacto térmico.

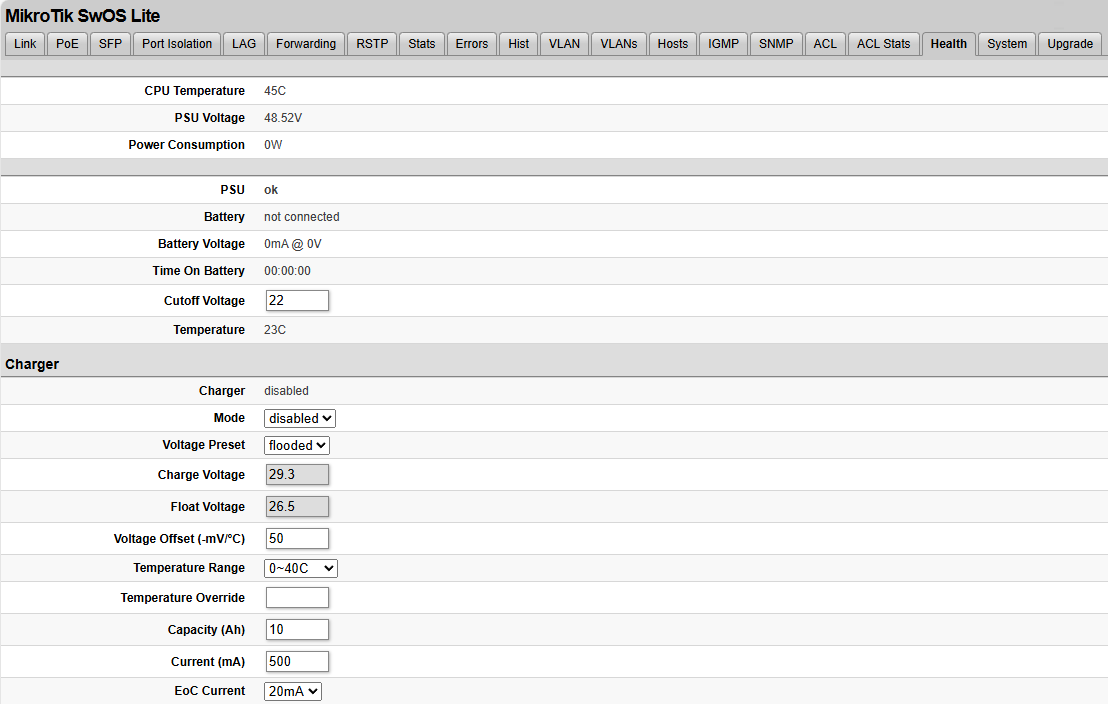

SwOS Lite — Pestaña Health: lectura de temperatura del sensor externo
La lectura de temperatura se encuentra en la pestaña "Health" de SwOS Lite.
Rango de Temperatura
La batería no se cargará a menos que el sensor lea un valor dentro del Rango de Temperatura. Por defecto es 0°–40°C, pero puede extenderse a -15°–50°C por el usuario.
Si la temperatura de la batería es monitoreada por otros medios, la temperatura puede sobrescribirse con Temperature Override.
🔋 Prolongar la Vida Útil de la Batería
El uso más dañino para una batería es cargarla y descargarla a altas corrientes, a temperaturas extremas, y con voltajes excesivamente altos o bajos.
Temperatura de la Batería
Reducir la temperatura de almacenamiento de 40°C a 20°C puede aumentar la vida útil de flotación por un factor de 4x en algunas químicas de plomo-ácido. A bajas temperaturas (cerca de 0°C), la mayoría de las químicas pierden capacidad útil y se vuelven peligrosas de cargar cerca del punto de congelación.
Corrientes y Voltajes
- La capacidad nominal de la batería se mide típicamente a una corriente de descarga específica. Aumentar la tasa de descarga reduce la capacidad útil
- Las tasas de descarga se especifican en función de la capacidad (tasa C). Usar baterías de mayor capacidad puede estresarlas menos para una carga UPS dada
- Para cargas y voltajes de flotación, consulte las especificaciones del fabricante
- Sobrecargar baterías de plomo-ácido libera gas hidrógeno dentro de la celda o el entorno
- Sobrecargar baterías de litio puede resultar en riesgo de explosión
Capacidad Máxima Recomendada
Dado que el cargador está limitado a 1.6A, no se recomienda usar baterías con capacidad superior a 30Ah (1.6A < C/20).
Profundidad de Descarga
Descargar las baterías en más del 80% de su capacidad nominal es perjudicial para las celdas. En químicas de plomo-ácido, reducir el grado de descarga a solo el 30% puede llevar a ganancias en vida cíclica de más del 100%.
Para controlar la profundidad de descarga, use el parámetro Cutoff Voltage en SwOS Lite → Health.
Mantenimiento de la Batería
- Siga las pautas del fabricante para el cuidado adecuado de las celdas instaladas
- Verifique voltajes de batería, limpie los sellos de ventilación e inspeccione signos de corrosión
- Las baterías de plomo-ácido inundadas necesitan rellenarse con agua destilada
- Examine las baterías instaladas cada mes y evalúe su estado
- Si no usa un BMS con ecualización de baterías, las celdas individuales pueden necesitar ecualización periódica
⚙️ Configuración
El dispositivo se puede descubrir usando la utilidad WinBox, haciendo clic en la lista de Vecinos (Neighbors). La dirección de gestión predeterminada es 192.168.88.1.
SwOS Lite es un software simple diseñado para el switch. Recomendamos comenzar aquí para familiarizarse con las posibilidades: Manual de la serie CSS610.
Para fines de recuperación, es posible arrancar el dispositivo para reinstalación — consulte la sección Botones y Jumpers.
⚡ Alimentación
El dispositivo acepta alimentación de tres formas:
| Fuente | Terminal | Voltaje |
|---|---|---|
| DC1 | 2-pin | 24–57 V DC |
| DC2 | 2-pin | 24–57 V DC |
| Batería (UPS) | 2-pin | 20–31.7 V DC |
El consumo de energía bajo carga máxima puede alcanzar 7 W (solo switch), y 29 W con accesorios.
En el Proyecto IMPLANTACION DE RED CORPORATIVA DE BASE N1
| Situación | Fuente | Voltaje |
|---|---|---|
| Operación normal | MTP250-53V47-OD (Fuente AC/DC exterior 53V 250W) | ~53 V DC |
| Respaldo (corte AC) | UPS DC 24V + Batería LiFePO4 100Ah 24V | ~24 V DC |
🔌 Salida PoE
El dispositivo soporta PoE-Out 802.3af/at desde los puertos Ethernet Ether1–Ether8. Potencia total de salida: 120 W.
🔧 Tapa Inferior

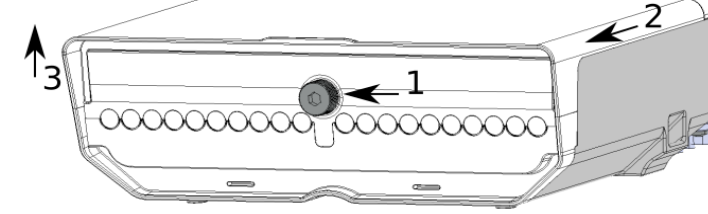

Apertura de la tapa inferior para acceso a puertos Ethernet
- La tapa inferior se asegura con un tornillo cautivo; se puede destornillar a mano, pero no retire el tornillo completamente
- Hale la cubierta hacia usted
- Levante para acceder a los puertos Ethernet
🔩 Montaje
El dispositivo puede montarse en poste, pared o techo. El paquete incluye una plantilla de perforación con instrucciones detalladas. El dispositivo tiene ocho puntos de montaje. Use bridas o abrazaderas metálicas para montaje en poste.
El grado de protección IP es IP54. Al montar en exteriores, asegúrese de que las aberturas de cable apunten hacia abajo.
Montaje en Poste

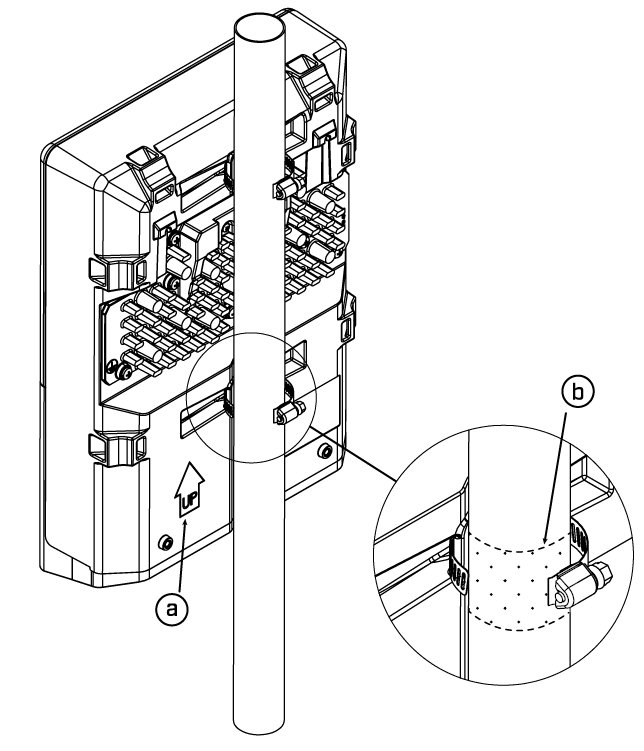

Montaje en poste — Inserte abrazaderas metálicas en los puntos de montaje
- Inserte las abrazaderas metálicas provistas en los puntos de montaje
- Fije la unidad al mástil
- Alinee el dispositivo y asegúrelo apretando las abrazaderas metálicas con un destornillador PH2
- Guíe los cables Ethernet a través de la abertura y conéctelos a los puertos
- Cierre la tapa inferior y asegúrela con el tornillo
A — Asegúrese siempre de colocar la unidad en posición hacia arriba.
B — Se recomienda usar cinta aislante para aumentar la fricción entre los materiales.
Montaje en Pared

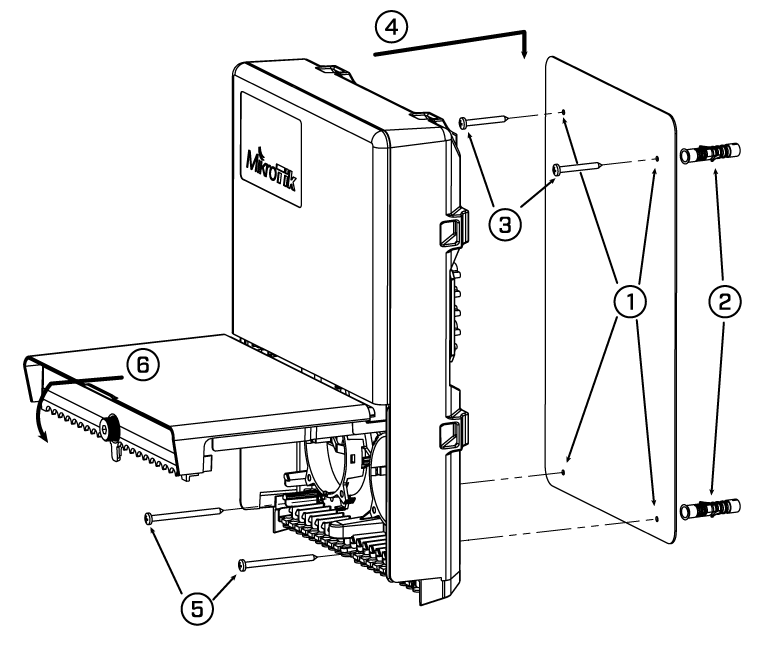

Use la plantilla incluida para marcar los puntos de perforación
- Use la plantilla incluida para marcar los puntos de perforación
- Inserte tacos si es necesario, según la estructura y material de la pared
- Inserte los tornillos dejando aproximadamente 1 cm sobresaliente
- Fije la unidad en posición
- Use los orificios bajo la tapa inferior y apriete para asegurar en su lugar. Pase los cables Ethernet a través de las aberturas y conéctelos a los puertos
- Cierre la tapa inferior
🔄 Botones y Jumpers
| Función | Descripción |
|---|---|
| Reset | Mantenga presionado este botón durante el arranque hasta que el LED comience a parpadear. Suelte el botón para restablecer la configuración de SwOS y cargar el software de respaldo para reinstalación y actualización |
📦 Accesorios Incluidos
- 2x Abrazaderas metálicas SUS304 (Hose Clamp)
- Kit de fijación K-66
- Sensor de temperatura externo
- Plantilla de perforación (papel)
💻 Sistema Operativo
El dispositivo soporta el software SwOS Lite. No se han probado otros sistemas operativos.
Para evitar la contaminación del medio ambiente, separe el dispositivo de los residuos domésticos y deséchelo de manera segura, en sitios de eliminación designados. Familiarícese con los procedimientos para el transporte adecuado del equipo a los sitios de eliminación designados en su área.
La información contenida aquí está sujeta a cambios. Visite www.mikrotik.com para la versión más actualizada de este documento.
